Guía de Referencia Blender 5.x

Enciclopedia visual y técnica. Cada sección explica qué hace, cómo funciona y cuándo usarlo, con parámetros detallados y ejemplos paso a paso.

Blender 5.x Actualizado 2025 Documentación verificada
19
Secciones
200+
Atajos
40+
Modificadores
15
Materiales PBR
80+
Entradas buscables

Novedades en Blender 5.x

Motor de render

Eevee Next — reescrito

El motor de tiempo real ha sido completamente reescrito en Blender 4.2+. Ahora usa ray-tracing real en GPU, iluminación global (GI) en tiempo real, sombras volumétricas de alta calidad y reflejos físicamente correctos. El resultado es prácticamente indistinguible de Cycles para muchas escenas.

Proceduralismo

Geometry Nodes maduros

El sistema de nodos procedurales cubre ahora simulación de física, fluidos, telas y partículas. Reemplaza completamente el sistema clásico de partículas para scatter, instancias y efectos. Compatible con assets procedurales reutilizables vía Asset Browser.

Esculpido

Sculpt Mode mejorado

Nuevas brochas de esculpido, mejor rendimiento con Multiresolution en meshes de alta densidad, Face Sets mejorados, herramientas de retopología integradas y mejor gestión de memoria para sesiones de esculpido prolongadas.

Animación

Grease Pencil 3.0

Reescrito como objeto 3D nativo. Se comporta como cualquier otro objeto de la escena, soporta modificadores de objeto, deformadores, VFX y puede interactuar con física. La arquitectura interna es radicalmente más eficiente.

Assets

Asset Library unificado

Gestión centralizada de materiales, objetos, poses y mundos. Drag-and-drop directo desde el Asset Browser al viewport. Soporte para bibliotecas remotas y on-line, con etiquetas, catálogos anidados y búsqueda integrada.

Cycles

Path guiding y más velocidad

Path guiding aprende durante el render hacia dónde enviar los rayos para samplear mejor las zonas de alta contribución. Junto con mejoras en denoising (OIDN 2.x) y soporte optimizado para AMD RDNA 3 y Apple Silicon.

Mapa de la interfaz

Pasa el cursor sobre cada área para ver su descripción detallada.

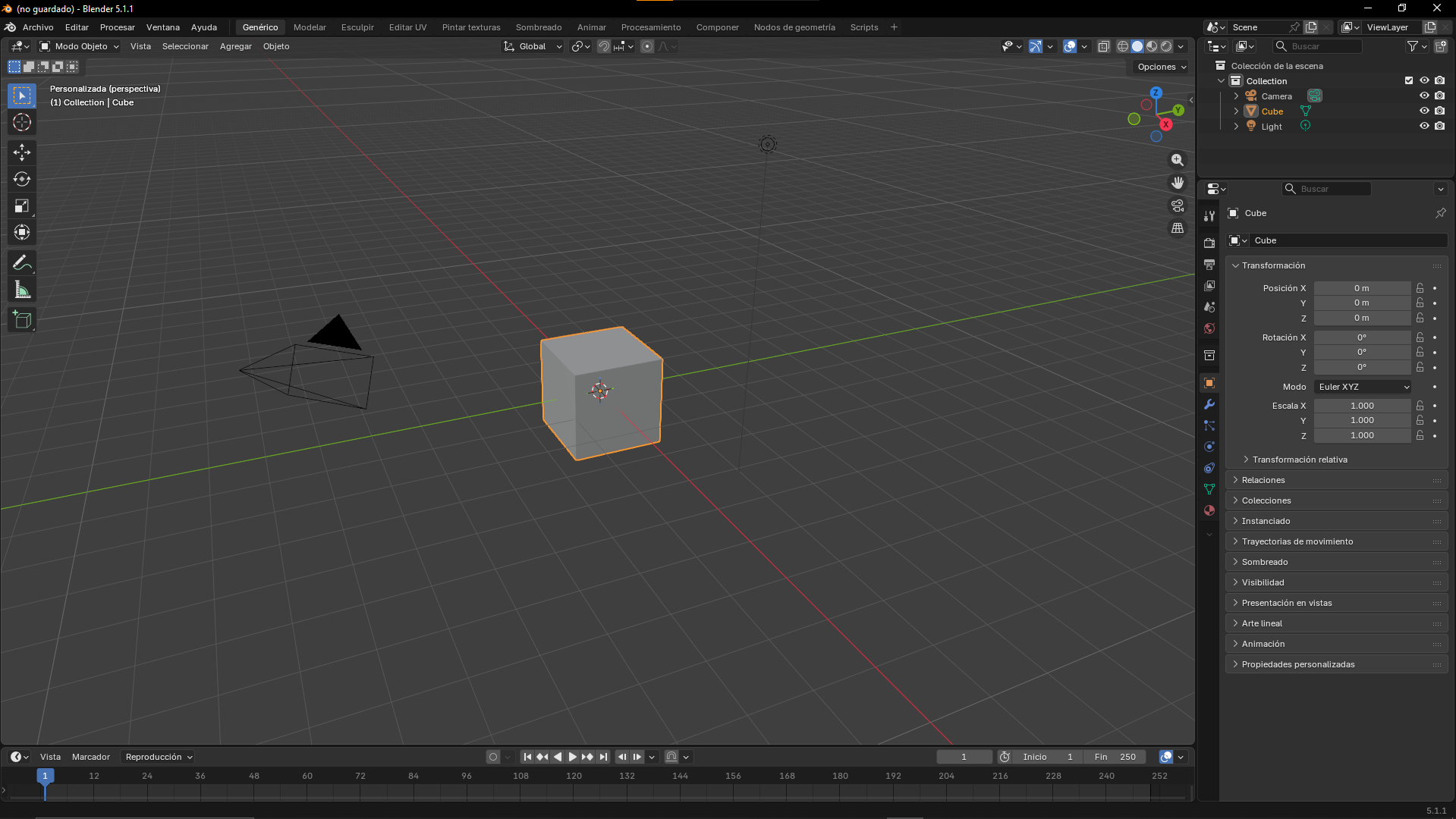

Interfaz de Blender 5.x
El mapa interactivo de la interfaz está disponible en pantalla grande. En móvil, consulta la sección Interfaz de Blender del menú para ver los paneles explicados.

Flujo de trabajo recomendado

1

Blockout — Solo forma y proporciones

Usar primitivas básicas (cubos, cilindros, esferas) para definir la silueta general. Sin detalle. El objetivo es establecer tamaños relativos y composición. Shift+A para añadir primitivas.

2

Modelado de detalle medio

Extrude, Loop Cut, Bevel para ir añadiendo forma y definición. Mantener la malla en quads. Usar modificador Mirror para objetos simétricos. No subdividir todavía.

3

UV Unwrap antes de texturizar

Marcar costuras estratégicamente, desarrollar UVs y empaquetar las islas. Es mucho más fácil hacerlo antes de añadir subdivisión o detalles finos.

4

Materiales y texturas

Shader Editor con Principled BSDF como base. Conectar mapas PBR (albedo, roughness, normal, AO). Para objetos procedurales, usar nodos de textura (Noise, Voronoi, Wave).

5

Iluminación y composición de cámara

Posicionar cámara (Numpad 0 para vista de cámara). Iluminar con HDRI + luces de área. Ajustar la composición con regla de tercios.

6

Render y post-proceso

Elegir motor (Eevee para velocidad, Cycles para calidad). Ajustar samples y denoising. Post-proceso en el Compositor de Blender o software externo.

Conoce Blender

Si es tu primera vez con Blender, esta sección es tu punto de partida. Aquí aprenderás el vocabulario imprescindible, cómo moverse por la interfaz, qué son los modos de trabajo y cómo empezar a interactuar con los objetos.

¿Qué es Blender? Blender es un programa de modelado, animación y render 3D de código abierto y completamente gratuito. Lo usan tanto estudiantes como estudios profesionales para crear películas, videojuegos, visualizaciones arquitectónicas y efectos especiales.

Vocabulario fundamental — Palabras que verás en todas partes

TérminoQué esAnalogía real
MeshLa geometría 3D de un objeto: el conjunto de vértices, aristas y caras que forman su superficie.Como la malla de alambre que da forma a una escultura.
Vértice (Vertex)Un punto en el espacio 3D. Es el elemento más básico de la geometría. Todo mesh está formado por vértices.Las esquinas de una caja de cartón.
Arista (Edge)La línea que conecta dos vértices. Define los bordes de las caras.Los bordes de las caras de un dado.
Cara (Face)Una superficie plana delimitada por 3 o más aristas. Las caras son lo que se ve y renderiza.Las 6 caras de un cubo de Rubik.
N-gonUna cara con más de 4 aristas. Blender los soporta, pero los motores de juegos los convierten a triángulos, a veces de forma inesperada.Un pentágono o hexágono como cara.
Triángulo (Tri)Cara de 3 aristas. La unidad básica de los gráficos en tiempo real. Los motores de juego solo entienden triángulos.La cara de una pirámide.
QuadCara de 4 aristas. El tipo preferido para modelado: se subdivide limpiamente, se deforma mejor con rigging.La cara de un cubo estándar.
NormalUn vector que indica hacia dónde "apunta" una cara. Determina desde qué lado se ve la cara y cómo la afecta la luz.La flecha de "esta cara va hacia fuera" pintada en una caja.
Origen (Origin)El punto de referencia de cada objeto. Las transformaciones (mover, rotar, escalar) se calculan desde aquí. Se ve como un punto naranja.El punto de pivote de un compás.
Cursor 3DEl punto de referencia de la escena. Se puede mover con Shift+clic derecho. Se usa para colocar nuevos objetos o como pivote.El punto donde clavas un clavo antes de colgar un cuadro.
Objeto (Object)Todo lo que existe en la escena: meshes, luces, cámaras, curvas, armatures. Cada uno tiene posición, rotación y escala propias.Los elementos de una maqueta: edificios, coches, personas.
ColecciónUna carpeta que agrupa objetos en el Outliner. Como los grupos en Photoshop.Las carpetas en tu escritorio.
MaterialDefine el aspecto visual de un objeto: su color, brillo, transparencia. Se crea con nodos en el Shader Editor.La pintura y el acabado de una maqueta.
ShaderEl algoritmo que calcula cómo interactúa la luz con un material. Principled BSDF es el shader principal de Blender.La fórmula química de la pintura.
RenderEl proceso de generar una imagen final a partir de la escena 3D. Puede tardar desde milisegundos hasta horas.Revelar una fotografía en el cuarto oscuro.
ViewportLa ventana 3D donde ves y editas la escena en tiempo real (no renderizada, solo previsualización).La ventana del coche desde donde ves el camino.
UV MapLa proyección 2D del mesh 3D. Permite aplicar texturas 2D correctamente sobre una superficie 3D.El patrón de costura de una pelota de fútbol.
TexturaUna imagen 2D (foto, dibujo, patrón) aplicada sobre la superficie 3D del mesh usando UV Maps.El papel pintado que cubre la pared.
ModificadorUna operación no destructiva que se aplica sobre el mesh sin cambiarlo permanentemente. Se puede quitar en cualquier momento.Un filtro de Instagram: cambia el aspecto pero la foto original sigue intacta.
KeyframeUn fotograma clave donde defines un valor. Blender interpola automáticamente los valores intermedios entre keyframes.Los puntos de referencia de una animación de dibujos animados.
ArmatureEl esqueleto de un personaje. Los huesos del armature deforman el mesh cuando se mueven.El esqueleto de un muñeco articulado.
Nodo (Node)Un bloque visual que realiza una operación. Se conectan entre sí para crear materiales, geometría procedimental o composición.Los bloques de Lego que se encajan para crear algo complejo.

El sistema de ejes — X, Y, Z

En 3D todo se describe con coordenadas de tres ejes. X = izquierda/derecha. Y = hacia ti / lejos de ti. Z = arriba/abajo. El eje que te confundirá al principio es Y: en Blender, Z es "hacia arriba" (Z-up), no Y como en algunos otros programas.
EjeDirecciónColor en BlenderEjemplo práctico
XIzquierda ↔ DerechaRojoGX mueve el objeto horizontalmente
YHacia ti ↔ Lejos de tiVerdeGY mueve el objeto en profundidad
ZAbajo ↔ ArribaAzulGZ mueve el objeto verticalmente
Shift+XPlano YZ (todo menos X)CianMueve en YZ, bloqueando X
Shift+YPlano XZ (todo menos Y)MagentaMueve en XZ, bloqueando Y

Modos de trabajo — el concepto más importante

Blender trabaja en "modos". Según el modo activo, las herramientas disponibles y los atajos cambian completamente. Es el concepto que más confunde a los principiantes.

ModoAtajoPara qué sirveQué puedes hacer
Object ModeTab (desde Edit)Gestionar objetos en la escenaMover, rotar, escalar, duplicar, añadir/borrar objetos, asignar materiales
Edit ModeTabEditar la geometría del objetoMover vértices/aristas/caras, extrudir, añadir loops, bevel, knife…
Sculpt ModeCtrl+Tab → SculptModelado orgánico con pincelesEmpujar, tirar, suavizar geometría como arcilla
Weight PaintCtrl+Tab → Weight PaintAsignar pesos de deformación para riggingPintar qué vértices controla cada hueso
Vertex PaintCtrl+Tab → Vertex PaintPintar colores directamente en los vérticesColor base sin texturas, vertex colors para shaders
Texture PaintCtrl+Tab → Texture PaintPintar sobre la textura del objetoPincel 3D que pinta directamente sobre la imagen UV
Pose ModeCtrl+Tab (en armature)Animar los huesosRotar/mover huesos, crear poses, insertar keyframes

Cómo moverse por el Viewport 3D

AcciónCon ratón de 3 botonesSin botón central (laptop)
Orbitar (rotar la vista)Arrastrar con MMBAlt + arrastrar con clic izquierdo
Pan (desplazar la vista)Shift + arrastrar MMBShift+Alt + arrastrar
ZoomRueda del ratónCtrl+MMB o touchpad pinch
Vista frontalNumpad 1Menú ~ → Front
Vista superiorNumpad 7Menú ~ → Top
Vista lateralNumpad 3Menú ~ → Right
Perspectiva/OrtográficaNumpad 5Menú ~ → toggle
Vista de cámaraNumpad 0View → Cameras → Active Camera
Enfocar selecciónNumpad . o FView → Frame Selected
Ver toda la escenaHomeView → Frame All
Sin numpad: Activa Edit → Preferences → Input → Emulate Numpad. Esto permite usar las teclas 19 del teclado principal como si fueran el numpad. Imprescindible en portátiles.

Añadir objetos a la escena

1
Asegúrate de estar en Object Mode. Si estás en Edit Mode (Tab), los objetos que añadas se integrarán en el mesh actual en lugar de ser objetos nuevos.
2
Pulsa Shift+A (o menú Add en la cabecera del viewport). Aparece el menú de primitivas: Mesh, Curve, Light, Camera, Armature, etc.
3
El objeto aparece en la posición del Cursor 3D (el círculo con cruz). Para que aparezca en el centro: Shift+S → Cursor to World Origin.
4
Justo después de añadir, aparece un pequeño panel en la esquina inferior izquierda del viewport ("Add Mesh", "Add Cylinder"…). Haz clic para ajustar el número de vértices, el radio, etc. Este panel desaparece en cuanto haces cualquier otra acción.
CategoríaQué incluye
MeshPlane, Cube, Circle, UV Sphere, Ico Sphere, Cylinder, Cone, Torus, Grid, Monkey (Suzanne)
CurveBézier, Circle, Nurbs Curve, Path — curvas que pueden extrudirse o seguirse
SurfaceNurbs Curve, Nurbs Circle, Nurbs Surface — superficies paramétricas avanzadas
MetaballObjetos "líquidos" que se fusionan entre sí. Para prototipado orgánico rápido.
TextTexto 3D directamente en la escena. Soporta fuentes y extrusión.
VolumeVolúmenes de VDB (humo, nubes, fuego). Para importar simulaciones.
ArmatureEsqueleto para rigging. Un hueso inicial, se extiende en Edit Mode.
LatticeJaula de deformación. No renderiza, solo deforma lo que está dentro.
EmptyObjeto sin geometría. Útil como punto de referencia, padre, o controlador.
LightPoint, Sun, Spot, Area — los 4 tipos de luz.
CameraLa cámara de render. Puedes tener varias y cambiar cuál es la activa.

Eliminar y duplicar objetos

AcciónAtajoNotas
Eliminar objetoX o SuprPide confirmación. En Edit Mode elimina la geometría seleccionada (vértices/aristas/caras).
Duplicar (copia independiente)Shift+DLa copia no tiene relación con el original. Modificar una no afecta a la otra.
Duplicar (instancia vinculada)Alt+DLa copia comparte el mismo mesh. Editar el mesh de una edita todas las instancias.
Ocultar objetoHSolo en viewport, sigue existiendo y renderizando (a menos que también desactives el render).
Mostrar todoAlt+HMuestra todos los objetos ocultos.
Aislar objetoNumpad /Oculta todo lo demás. Vuelve a pulsar para mostrar todo. Modo "Local View".

Seleccionar objetos y geometría

AcciónAtajoNotas
SeleccionarClic izquierdoEl objeto activo se resalta en naranja.
Seleccionar variosShift + clicAñade a la selección. El último en clicar es el objeto "activo" (borde más brillante).
Seleccionar todo / nadaA / Alt+ASelecciona o deselecciona todo.
Selección rectangularB + arrastrarCaja de selección. Selecciona todo lo que toca.
Selección circularC + arrastrarPincel de selección. Rueda para cambiar tamaño.
LassoCtrl + arrastrar clic derechoSelección a mano alzada.
Invertir selecciónCtrl+ISelecciona lo que no estaba seleccionado.
Seleccionar enlazadoL (bajo cursor) / Ctrl+LEn Edit Mode: selecciona el island de geometría conectado.

Transformaciones básicas

Con un objeto seleccionado, estas son las transformaciones más usadas. Después de pulsar el atajo, puedes escribir un número para mayor precisión.

TransformaciónAtajoEjemplos de uso con valores
MoverGG Z 2 Enter = mover 2m arriba. G X -1 Enter = mover 1m a la izquierda.
RotarRR Z 45 Enter = rotar 45° en Z. R X 90 Enter = tumbarlo en X.
EscalarSS 2 Enter = doble de tamaño. S Z 0.5 Enter = mitad de altura.
CancelarEsc o clic derechoCancela cualquier transformación en curso y devuelve al estado anterior.
ConfirmarEnter o clic izquierdoConfirma y aplica la transformación.
Panel de transformación exacta: Con un objeto seleccionado, pulsa N para abrir el panel lateral. La pestaña "Item" muestra Location, Rotation y Scale con valores exactos que puedes editar directamente. Esto es más preciso que transformar con el ratón.

Workspaces — Las pestañas de la parte superior

WorkspacePara quéEditores que incluye
LayoutVista general y organización de la escenaViewport 3D + Outliner + Properties
ModelingModelado y edición de geometríaViewport 3D (modo Edit) + Properties
SculptingEsculpido orgánicoViewport 3D (Sculpt Mode) optimizado
UV EditingMapear UVsUV Editor + Viewport 3D
Texture PaintPintar texturas directamenteViewport 3D (Texture Paint) + Image Editor
ShadingCrear y editar materialesViewport 3D + Shader Node Editor + Image Editor
AnimationCrear animacionesViewport 3D + Dope Sheet + Timeline + Graph Editor
RenderingConfigurar y lanzar rendersRender Image Viewer + Properties
CompositingPost-proceso de la imagen renderizadaCompositor Node Editor
Geometry NodesCrear geometría proceduralViewport 3D + Geometry Node Editor + Spreadsheet

Tu primer modelo en 10 minutos

Vamos a crear una taza de café desde cero. Este tutorial usa las herramientas más fundamentales de Blender: Extrude, Inset, Loop Cut y Scale. Al terminar, tendrás una taza real con asa, hueco interior y grosor de pared.

Resultado final: Una taza con cuerpo cilíndrico, hueco interior, borde superior, grosor de pared y asa lateral. Tiempo estimado: 10–15 minutos. Solo necesitas saber abrir Blender y moverte por el viewport.

Paso 1 — Preparar la escena

1
Abre Blender. Verás el cubo por defecto en el centro de la escena. Selecciónalo con clic izquierdo y bórralo con X → Delete.
2
Añade un cilindro: Shift+A → Mesh → Cylinder. En el panel que aparece abajo a la izquierda, cambia Vertices a 32 (más suave que el valor por defecto de 32, ya está bien). Deja el resto por defecto.
3
Aplica la escala: Pulsa S Z 1.5 Enter para hacer el cilindro un 50% más alto. Luego Ctrl+A → Scale para resetear la escala a 1.0 (buena práctica antes de editar).

Paso 2 — Crear el hueco interior

4
Entra en Edit Mode: Tab. Verás el cilindro en naranja (seleccionado). Cambia a selección de caras con 3.
5
Selecciona la cara superior (la tapa del cilindro) haciendo clic en ella. Debería resaltarse en naranja más brillante.
6
Inset: Pulsa I y arrastra hacia dentro para crear una cara interior más pequeña. Deja un margen de unos 0.05m (grosor de la pared). Confirma con clic izquierdo o Enter.
7
Extrude hacia abajo: Con la cara interior aún seleccionada, pulsa E para extrudir y luego Z para restringir al eje vertical. Arrastra hacia abajo (o escribe -1.2) para crear el interior de la taza. La taza debe ser casi tan profunda como alta. Confirma con Enter.

Paso 3 — Definir el borde superior

8
Cambia a selección de aristas con 2. Haz clic en la arista circular del borde superior exterior de la taza (la arista que rodea la boca).
9
Bevel el borde: Ctrl+B, arrastra un poco hacia afuera (bevel pequeño, ~0.02m), luego rueda el ratón hacia arriba para añadir 2 segmentos. Esto redondea el borde para que no sea perfectamente afilado. Confirma.

Paso 4 — Añadir el asa

10
Cambia a selección de caras (3). Necesitas seleccionar 2 caras en el lateral del cilindro donde irá el asa: una a media altura y otra debajo (o busca dos caras aproximadamente en la posición de las 3 en punto del cilindro).
11
Selecciona las dos caras haciendo clic en la primera y Shift+clic en la segunda. Deben quedar en el mismo lado del cilindro, separadas verticalmente.
12
Extrude Individual Faces: Alt+E → Individual Faces. Arrastra hacia afuera (en X positivo si el cilindro está centrado). Esto crea dos "patas" del asa que sobresalen del cuerpo de la taza.
13
Selecciona las dos caras exteriores de las patas del asa (las que apuntan hacia afuera, alejadas del cuerpo). Usa Shift+clic para seleccionar ambas.
14
Conecta con Bridge: Menú Edge (Ctrl+E) → Bridge Edge Loops. Esto crea las caras que conectan las dos patas formando el arco del asa.

Paso 5 — Suavizar y finalizar

15
Vuelve a Object Mode: Tab. Clic derecho sobre el objeto → Shade Smooth. La taza se verá suavizada sin aristas duras visibles.
16
Añade un material básico: En Properties (icono de esfera) → Material Properties → botón +New. Cambia el Base Color a un color bonito. Ajusta Roughness a 0.3 para que brille un poco.
17
Renderiza: Asegúrate de tener una luz en la escena (Shift+A → Light → Point si no hay). Pulsa F12 para renderizar. Verás tu primera taza renderizada.
Siguiente nivel: Una vez tengas la taza básica, prueba a añadir un Subdivision Surface (Properties → Wrench → Add Modifier → Subdivision Surface, nivel 2) para suavizarla mucho más. Y añade un plano debajo como suelo (Shift+A → Mesh → Plane, escalado ×5) para que la taza tenga donde apoyarse.

¿Qué has aprendido en este tutorial?

Herramienta usadaPara qué sirve en general
Añadir primitivas (Shift+A)Punto de partida de cualquier modelo: siempre empiezas de una forma básica
Edit Mode (Tab)Donde vives la mayor parte del tiempo modelando
Inset (I)Crear caras interiores: ventanas, paneles, bordes con grosor
Extrude (E)Dar profundidad y volumen a cualquier cara o arista
Bevel (Ctrl+B)Eliminar aristas perfectamente afiladas (no existen en el mundo real)
Shade SmoothQue el objeto no parezca facetado sin añadir más geometría
Material básicoDar color y acabado al objeto
Render (F12)Ver el resultado final tal y como lo verá el espectador

Interfaz de Blender

Guía completa de todos los editores, paneles y modos de trabajo. Blender organiza su interfaz en áreas que pueden contener cualquier tipo de editor.

Conceptos fundamentales

La interfaz de Blender está basada en áreas. Cada área puede contener un editor diferente. Puedes dividir cualquier área arrastrando desde sus esquinas, y cambiar el tipo de editor desde el menú en la esquina superior izquierda de cada área. Esto permite layouts completamente personalizados.

Contexto de los atajos Los atajos de teclado en Blender son sensibles al contexto: dependen del editor sobre el que esté el cursor del ratón, no de dónde tengas el foco. Mueve el cursor al área que quieres usar antes de pulsar un atajo.

Editores principales

Vista principal

3D Viewport

El área de trabajo central. Muestra la escena en 3D. Permite cambiar entre modos (Tab), vistas (Numpad), sombreado (Z) y overlays. Todo el modelado, sculpting, posado y pintado ocurre aquí.

Jerarquía

Outliner

Árbol jerárquico que muestra todos los objetos, colecciones, materiales y datos de la escena. Permite gestionar visibilidad (ojo), renderizado (cámara) y seleccionabilidad. Drag para reorganizar la jerarquía.

Configuración

Properties

Panel con fichas para cada tipo de dato: Render, Output, Scene, World, Object, Modifiers, Particles, Physics, Constraints, Data, Material, Shading. Los iconos de la izquierda cambian el contexto.

Nodos de material

Shader Editor

Editor de nodos para crear y editar materiales. Muestra el graph de shaders del material activo. Shift+A para añadir nodos. Con Node Wrangler activo, Ctrl+Shift+clic para previsualizar un nodo.

Proceduralismo

Geometry Node Editor

Editor de nodos para modificar geometría proceduralmente. Se accede añadiendo un modificador Geometry Nodes al objeto. Puede crear, destruir, instanciar y deformar geometría sin tocar la malla original.

Texturas

UV Editor

Muestra el mapa UV del mesh seleccionado. Permite ajustar las islas UV, marcar/limpiar costuras, y previsualizar cómo se aplica la textura. Trabaja en paralelo con Edit Mode.

Animación

Graph Editor

Muestra las F-Curves: representación gráfica del valor de cada propiedad animada en el tiempo. Permite ajustar interpolación, ease-in/out, y crear animaciones complejas con total precisión.

Animación

NLA Editor

Non-Linear Animation. Gestiona acciones de animación como bloques reutilizables. Permite mezclar, escalar en el tiempo y combinar varias animaciones de forma no destructiva.

Animación

Dope Sheet

Vista resumida de todos los keyframes de la escena o del objeto activo. Más compacto que el Graph Editor. Útil para ajustar tiempos y escalar bloques de animación rápidamente.

Post-proceso

Compositor

Editor de nodos para post-procesado de imágenes y render. Aplica filtros, combina capas de render (passes), añade lens flare, profundidad de campo, corrección de color y efectos 2D.

Assets

Asset Browser

Librería visual de materiales, objetos, poses y mundos. Soporta librerías locales y remotas. Drag-and-drop directo al viewport. En Blender 5.x permite gestionar assets procedurales de Geometry Nodes.

Video

Video Sequence Editor

Editor de vídeo no lineal integrado en Blender. Permite cortar, mezclar y añadir efectos a clips de vídeo. Útil para editar renders de animación sin salir de Blender.

Modos del 3D Viewport

ModoAccesoQué permiteDisponible en
Object ModeTab (desde Edit)Seleccionar, transformar, organizar objetos enteros en la escenaTodos los tipos de objeto
Edit ModeTabEditar vértices, aristas y caras. Todo el modelado poligonalMesh, Curve, Surface, Text, Armature
Sculpt ModeMenú de modoEsculpir con brochas sobre el mesh como si fuera arcillaMesh
Vertex PaintMenú de modoPintar colores en vértices para uso en shaders o máscarasMesh
Weight PaintMenú de modoAsignar influencia de huesos sobre vértices para riggingMesh
Texture PaintMenú de modoPintar texturas directamente sobre la superficie 3D del modeloMesh
Pose ModeTab (en Armature)Animar poses de huesos, usar IK/FK, insertar keyframes de poseArmature

Panel N (Sidebar) y Panel T (Toolbar)

N — Sidebar (panel derecho)
Item — Posición XYZ, rotación, escala exactas del objeto/elemento seleccionado. Edición numérica directa.
Tool — Opciones de la herramienta activa. Cambia según la tool seleccionada.
View — Clip Start/End de la cámara de viewport, cuadrícula, bloqueo de vista.
Los addons añaden pestañas propias aquí (Node Wrangler, LoopTools, etc.)
T — Toolbar (panel izquierdo)
Herramientas del modo activo: Select, Move, Rotate, Scale en Object Mode.
En Edit Mode añade: Extrude, Inset, Bevel, Loop Cut, Knife, etc.
En Sculpt Mode muestra todas las brochas disponibles.
Clic largo en un icono revela variantes de esa herramienta.

Sombreado del Viewport

ModoAtajoDescripciónUso
WireframeAlt+ZSolo aristas visibles. Sin relleno de caras. Muestra geometría interna.Ver topología, seleccionar verts ocultos
SolidZ → SolidModo estándar con sombreado de studio. Rápido, sin textura real.Modelado diario
Material PreviewZ → MaterialMuestra materiales con HDRI integrado. Aproximación de Cycles en tiempo real.Revisar materiales sin render
RenderedZ → RenderedRender en tiempo real del motor activo (Eevee o Cycles). Lo más preciso.Ajuste final de iluminación y materiales
Overlay: Face Orientation Activa en Overlays (botón en la cabecera del viewport) → Face Orientation. Las caras azules tienen normales correctas (apuntan hacia fuera). Las rojas tienen normales invertidas. Imprescindible para detectar problemas antes de renderizar o exportar.

Atajos de Teclado

Referencia completa organizada por contexto. Los atajos en Blender dependen del editor que tenga el cursor encima.

El cursor debe estar sobre el 3D Viewport para que estos atajos funcionen.
AtajoAcciónNotas detalladas
RuedaZoom in / outHacia el cursor 3D. Si el zoom se atasca: Edit → Preferences → Navigation → Zoom to Mouse Position
MMB arrastrarÓrbita (rotar vista)Con Emulate 3 Button Mouse: Alt+clic izquierdo
Shift+MMBPan (desplazar vista)Sin afectar la posición del cursor 3D
Numpad 1Vista frontal (eje -Y)Ctrl+Num1 = vista trasera
Numpad 3Vista lateral derecha (eje -X)Ctrl+Num3 = lateral izquierda
Numpad 7Vista superior (eje -Z)Ctrl+Num7 = vista inferior
Numpad 5Perspectiva / OrtográficaOrtográfica elimina la perspectiva. Útil para modelado preciso.
Numpad 0Vista de cámara activaMuestra exactamente lo que renderizará. Ctrl+Num0 = poner objeto activo como cámara.
Numpad .Enfocar selecciónCentra y hace zoom sobre los objetos seleccionados. Equivalente a F.
HomeVer toda la escenaEncuadra todos los objetos visibles.
~Menú pie de vistasSelector radial de ángulo. Alternativa al numpad.
ZMenú pie de sombreadoWireframe / Solid / Material / Rendered
Alt+ZX-Ray toggleVer y seleccionar geometría detrás de otras caras.
Ctrl+Alt+QVista en cuadranteDivide el viewport en 4: Front/Right/Top/Camera
NPanel SidebarMuestra/oculta el panel derecho con Item/Tool/View
TToolbarMuestra/oculta la barra de herramientas izquierda
AtajoAcciónNotas detalladas
Clic izq.SeleccionarSelección única. Deselecciona todo lo demás.
ASeleccionar / Deseleccionar todoPrimera pulsación: selecciona todo. Segunda: deselecciona todo.
Alt+ADeseleccionar todoSiempre deselecciona, aunque haya nada seleccionado.
BBox SelectArrastrar un rectángulo. Con Rueda cambia entre añadir/quitar en X-Ray mode.
CCircle SelectPintar con un círculo. Rueda = tamaño. Clic derecho para salir.
WLasso SelectDibujar forma libre arrastrando con clic izquierdo.
Shift+clicAñadir a selecciónMantiene la selección previa y añade el elemento.
Ctrl+clic (Edit)Selección de ruta más cortaSelecciona la ruta más corta entre dos vértices/aristas.
Alt+clic aristaSeleccionar edge loopSelecciona el bucle completo de aristas. Muy usado en modelado.
Ctrl+Alt+clic aristaSeleccionar edge ringAristas perpendiculares al loop (anillo).
LSeleccionar linked (bajo cursor)Selecciona toda la geometría conectada bajo el cursor.
Ctrl+LSeleccionar todo lo linkedSelecciona todo el mesh conectado al elemento activo.
Ctrl+IInvertir selecciónLo seleccionado pasa a no seleccionado y viceversa.
Shift+GSeleccionar similarSelecciona geometría similar por: ángulo normal, área, perímetro, material, etc.
1 / 2 / 3Modo Vértice / Arista / CaraSolo en Edit Mode. Shift+número = añadir modo adicional.
AtajoAcciónNotas detalladas
GGrab (mover)+X/Y/Z restringe eje. +número = distancia exacta. Shift+X excluye ese eje.
RRotate (rotar)+X/Y/Z restringe eje. +número = grados exactos. R+R = trackball.
SScale (escalar)+X/Y/Z restringe eje. +número = factor. S+Z+0 = aplanar en Z.
Shift+DDuplicar objetoCrea una copia independiente con sus propios datos.
Alt+DLinked duplicateCopia que comparte los datos de malla (mesh data). Cambios en Edit Mode afectan a todas las copias.
XEliminarAbre diálogo de confirmación. Delete también funciona.
Ctrl+JJoin (unir objetos)Fusiona múltiples objetos en uno solo. El objeto activo recibe los datos de los seleccionados.
Ctrl+AApply TransformAplica escala/rotación/posición a la geometría. Crítico antes de exportar.
Alt+G/R/SLimpiar posición/rotación/escalaResetea el transform al valor por defecto (0 o 1).
Shift+AAdd (añadir objeto)Menú de tipos: Mesh, Curve, Surface, Metaball, Text, Volume, Armature, Lattice, Empty, Image, Light, Camera.
MMover a colecciónAbre diálogo para elegir colección destino en el Outliner.
H / Alt+HOcultar / Mostrar todoOculta la selección. Alt+H muestra todo lo oculto en el viewport.
F3Búsqueda de operadoresBuscar cualquier función de Blender por nombre. El undo más reciente muestra qué operador se ejecutó.
Ctrl+PParent (emparentar)El activo se convierte en hijo del seleccionado. Ctrl+Alt+P = limpiar parent.
OProportional Editing toggleLos vértices/objetos cercanos se mueven suavemente. Rueda = radio de influencia.
Modo requerido: Estos atajos funcionan en Edit Mode (Tab).
AtajoAcciónNotas detalladas
EExtrudeExtruye caras/aristas/vértices. Inmediatamente restringe a la normal. Alt+E = menú de variantes.
IInset FacesCrea una cara interior. I+I = modo individual (cada cara por separado). O = con depth.
Ctrl+BBevel EdgeBisela aristas. Rueda = segmentos. Ctrl+Shift+B = bevel de vértice.
Ctrl+RLoop CutAñade corte de bucle. Rueda antes de confirmar = nº de cortes. Clic = confirmar, arrastrar = posicionar.
KKnifeCuchillo libre. Clic = puntos. Enter = confirmar. Z durante = cortar en X-Ray.
FFill (crear cara/arista)Con 2 verts = arista. Con 3+ verts = cara. Con 2 edge loops = Bridge.
JJoin (conectar verts)Conecta dos vértices seleccionados con una arista, cortando la cara si es necesario.
MMergeFusiona vértices: en centro, en el último/primero seleccionado, en el cursor, o By Distance (limpia duplicados).
G+GEdge/Vertex SlideDesliza una arista o vértice a lo largo de la geometría adyacente sin salirse de la superficie.
Ctrl+FMenú FaceGrid Fill, Poke, Triangulate, Inset, Intersect, Extrude Individual…
Ctrl+EMenú EdgeBridge, Subdivide, Mark Seam, Mark Sharp, Rotate Edge…
Ctrl+VMenú VertexBevel, Connect, Rip, Slide, Smooth…
Alt+NMenú NormalsFlip, Recalculate Outside/Inside, Set From Faces…
PSeparateSepara geometría seleccionada en un nuevo objeto. Por selección, material o partes sueltas.
Ctrl+Shift+NRecalcular normalesRecalcula normales hacia el exterior. Soluciona la mayoría de problemas de normales.
Alt+JTris a QuadsConvierte triángulos en cuadriláteros cuando la geometría lo permite.
WMenú de contextoEn Edit Mode da acceso rápido a Subdivide, Remove Doubles, Flip Normals, etc.
AtajoAcciónNotas
FCambiar radio de brochaArrastrar ratón. El círculo de la brocha muestra el tamaño en tiempo real.
Shift+FCambiar fuerza (Strength)Arrastrar para cambiar la intensidad de la brocha.
Ctrl+pintarInvertir direcciónDraw levanta → Ctrl+Draw hunde. Funciona con casi todas las brochas.
Shift+pintarSmooth temporalAplica suavizado mientras mantienes Shift. Muy útil para transiciones.
XToggle simetría XActiva/desactiva el mirror de sculpting en eje X. Shift+X = Y, Alt+X = Z.
Ctrl+DDyntopo toggleActiva/desactiva topología dinámica. Pide confirmación si hay malla compleja.
Ctrl+RVoxel RemeshRehace la topología con vóxeles uniformes. Acepta el Voxel Size actual.
MMáscara — pintarActiva la brocha de máscara. Áreas enmascaradas (grises) no se ven afectadas.
Alt+MLimpiar máscaraElimina toda la máscara del mesh.
Ctrl+IInvertir máscaraLo enmascarado pasa a libre y viceversa.
AtajoAcciónNotas
IInsertar keyframeEn el viewport muestra menú: Location, Rotation, Scale, LocRotScale, Visual LocRot, etc.
Alt+IEliminar keyframeBorra el keyframe del frame actual para las propiedades seleccionadas.
EspacioPlay / PauseReproduce la animación. Velocidad determinada por FPS configurado en Output Properties.
Shift+←/→Primer / Último frameSalta al frame de inicio o final del rango definido.
←/→Frame anterior / siguienteAvanza de frame en frame.
↑/↓Keyframe anterior / siguienteSalta entre keyframes existentes del objeto activo.
TTipo de interpolaciónEn Graph Editor o Dope Sheet: Constant, Linear, Bezier, Back, Bounce, Elastic…
VTipo de handleEn Graph Editor: Free, Aligned, Vector, Auto, Auto Clamped.
Ctrl+C (prop)Copiar valor animadoEn Graph Editor: copia el valor del frame activo.
AtajoAcciónNotas
F12Render imagenRenderiza el frame actual de la cámara activa. Abre la ventana de render.
Ctrl+F12Render animaciónRenderiza todos los frames del rango Start-End configurado en Output Properties.
F11Ver último renderMuestra la imagen del último render completado, sin necesidad de volver a renderizar.
EscCancelar renderDetiene el render en curso. Los tiles ya completados se guardan si se hacía render de animación.
Ctrl+Num0Establecer cámara activaEl objeto seleccionado (debe ser cámara) pasa a ser la cámara de render.
Numpad 0Vista de cámaraMuestra lo que verá el render. El borde naranja indica que estás en vista de cámara.
AtajoAcciónNotas
UMenú UnwrapEn Edit Mode: Unwrap, Smart UV Project, Lightmap Pack, Project from View, Cube/Cylinder/Sphere Projection.
Ctrl+E → Mark SeamMarcar costuraLas aristas marcadas como seam (línea naranja) definen dónde se "corta" el UV al hacer Unwrap.
G/R/STransformar UVsIgual que en 3D. +X/Y restringe eje UV.
ASeleccionar todo (UV Editor)Selecciona todos los vértices UV.
LSeleccionar isla UVSelecciona toda la isla UV bajo el cursor.
PPin UV vertexFija el vértice UV para que no se mueva al re-hacer Unwrap. Aparece en rojo.
Alt+PUnpinLibera los vértices UV anclados.
VStitchUne islas UV por su borde compartido.
AtajoAcciónNotas
Shift+AAñadir nodoMenú completo de todos los nodos de Geometry Nodes organizados por categoría.
Ctrl+JFrame / Agrupar en marcoRodea los nodos seleccionados con un Frame para organización visual.
MMute nodoDesactiva el nodo sin borrarlo. El cable pasa directamente por él.
Ctrl+GCrear grupoEncapsula nodos seleccionados en un Node Group reutilizable.
TabEntrar/salir de grupoVer y editar el interior de un Node Group.
Ctrl+XLazy Connect + DeleteBorra el nodo y reconecta automáticamente los cables de entrada y salida.
Ctrl+Shift+clicPreview de nodoCon Node Wrangler activo: conecta el output del nodo al Group Output temporalmente.
FBuscar nodoBúsqueda de nodo por nombre. Equivalente a Shift+A pero más rápido.
Truco: restricción de plano Al transformar, Shift+X/Y/Z excluye ese eje en lugar de restringirlo. Por ejemplo, G+Shift+Z mueve en el plano XY (libre en X e Y, fijo en Z). Muy útil para mover cosas sobre el suelo sin que suban.

Modelado en Edit Mode

El modelado en Blender ocurre en Edit Mode (Tab). Puedes trabajar con vértices, aristas o caras. Cada herramienta modifica la geometría de formas distintas — aquí tienes todas las que usarás a diario con sus parámetros exactos.

Entra en Edit Mode con Tab. Cambia entre vértices/aristas/caras con 1 / 2 / 3. Selecciona todo con A, deselecciona con Alt+A.
E

Extrude — Extruir

Duplica la selección y conecta la copia al original con nueva geometría. La operación más fundamental del modelado poligonal.
Edit Mode Vértices / Aristas / Caras

Al presionar E, Blender extruda la selección y activa automáticamente la herramienta de movimiento. Puedes restringir el eje con X, Y o Z inmediatamente después. Alt+E abre un menú con variantes: Extrude Faces, Extrude Along Normals, Extrude Individual Faces.

Opciones (Panel Herramienta — F9 después de operar)
Offset0.500 mDistancia de extrusión. Positivo = hacia fuera de la normal.
Move X / Y / Z0.000Desplazamiento en cada eje tras extrudir.
Dissolve Orthogonal EdgesOFFElimina aristas ortogonales redundantes en extrusiones de aristas.
Truco: Alt+EExtrude Along Normals empuja cada cara en la dirección de su propia normal. Ideal para engrosar superficies irregulares sin deformar la forma.
I

Inset Faces — Insertar cara interior

Crea una cara más pequeña dentro de la cara seleccionada, conectada por nuevas aristas perimetrales. Ideal para detalles como ventanas, paneles o tornillos.
Edit ModeCaras

Selecciona una o varias caras, pulsa I y arrastra para definir el grosor del inset. I+I aplica inset individualmente a cada cara seleccionada. Durante la operación pulsa O para activar Outset (hacia afuera en lugar de hacia adentro), o B para boundary.

Parámetros (F9)
Thickness0.100 mGrosor del inset. Mayor valor = cara interior más pequeña.
Depth0.000Profundidad. Valor positivo eleva la cara interior; negativo la hunde.
IndividualOFFAplica el inset a cada cara por separado en lugar de al conjunto.
BoundaryOFFIncluye la frontera exterior del mesh en la operación.
OutsetOFFInvierte la dirección: inserta hacia afuera.
Ctrl+B

Bevel — Biselar aristas

Redondea aristas o vértices añadiendo segmentos intermedios. Esencial para que los objetos no luzcan demasiado sintéticos — las aristas perfectas no existen en el mundo real.
Edit ModeAristas / Vértices

Selecciona aristas y pulsa Ctrl+B. Arrastra para definir el ancho, luego usa la rueda del ratón para aumentar los segmentos (más suave). Ctrl+Shift+B aplica bevel a vértices en lugar de aristas. El perfil se puede cambiar durante la operación con P.

Parámetros (F9)
Width0.050 mAncho del biselado. Qué tanto se extiende desde la arista original.
Segments1Número de cortes intermedios. 1=chanfer simple. 3–5=esquina suavizada.
Shape0.5000.0 = cóncavo, 0.5 = recto, 1.0 = convexo (abultado).
Material-1Asignar material específico a las nuevas caras del bevel. -1 = hereda.
Harden NormalsOFFFuerza normales rectas en las caras adyacentes. Para look CAD/hard surface.
Clamp OverlapONEvita que el bevel se superponga a sí mismo en ángulos agudos.
Para hard surface, aplica bevel a las aristas duras con 2–3 segmentos y añade un Subdivision Surface encima. Obtendrás bordes perfectamente redondeados sin tener que aumentar la topología general.
Ctrl+R

Loop Cut — Corte de bucle

Añade un bucle continuo de aristas que recorre el mesh. No añade triángulos — mantiene la topología cuádruple. Fundamental para añadir detalle controlado.
Edit ModeAristas de cuádrilos

Pulsa Ctrl+R, pasa el cursor sobre el mesh (aparece una línea naranja indicando dónde irá el corte), haz clic para confirmar el corte, luego arrastra para deslizar la posición o haz clic derecho / Esc para dejarlo centrado. La rueda del ratón durante la vista previa añade múltiples cortes paralelos.

Parámetros (F9)
Number of Cuts1Cuántos loops paralelos insertar a la vez.
Factor0.000Posición del corte. -1.0 = extremo izquierdo, 0.0 = centro, 1.0 = extremo derecho.
Smoothness0.000Suaviza la posición del corte siguiendo la curvatura del mesh.
EvenOFFDistribuye los cortes múltiples de forma equidistante.
K

Knife Tool — Cuchillo

Corta la geometría con trazos libres a mano, siguiendo la pantalla. A diferencia del Loop Cut, puede cortar en diagonal, crear polígonos arbitrarios o seguir aristas existentes.
Edit ModeLibre

Pulsa K para activar el cuchillo. Haz clic para añadir puntos de corte, Enter para confirmar, Esc para cancelar. Durante el trazado: C = activar modo ángulo constante (45°), Z = cortar también geometría trasera (X-Ray), E = iniciar un nuevo trazo desde el punto actual.

!
El Knife Tool puede generar triángulos y n-gons. Úsalo con cuidado para mantener la topología limpia. Siempre verifica que no hayas dejado vértices sueltos (Mesh → Merge by Distance los limpia).
Ctrl+Shift+B — Object Mode

Boolean — Operaciones booleanas

Combina dos meshes mediante operaciones matemáticas de conjuntos: Unión, Diferencia e Intersección. Ideal para crear agujeros, cortes o fusiones complejas.
Object ModeModificador

Añade el modificador Boolean al objeto A, selecciona el objeto B como cortador. Para booleans no destructivos, mantén el objeto B oculto en el render (ojo en Outliner) pero visible en viewport. Activa el addon Bool Tool (incluido en Blender) para atajos directos.

Parámetros del Modificador Boolean
OperationDifferenceUnion (A+B), Difference (A-B), Intersect (A∩B).
Operand TypeObjectObject (un mesh) o Collection (varios meshes como cortadores).
ObjectObjeto BEl objeto que actúa de herramienta/cortador.
SolverFastFast = rápido, menos robusto. Exact = lento pero funciona con geometría compleja/superpuesta.
Self IntersectionOFFActiva si el mesh B se cruza consigo mismo. Solo con Solver: Exact.
Mesh → Symmetrize Shift+X/Y/Z en sculpt

Mirror — Simetría de modelado

Crea una copia espejada de la geometría en tiempo real. El flujo estándar para personajes y objetos simétricos: modela la mitad, el mirror hace la otra.
Edit ModeModificador

Hay dos formas: el Modificador Mirror (no destructivo, se puede quitar) y la opción Mirror Symmetry en Edit Mode (Mesh → Symmetry → Mirror). Para personajes usa siempre el Modificador con Clipping: ON para que los vértices centrales no se separen.

Modificador Mirror — Parámetros clave
Axis X / Y / ZONEn qué eje se produce el espejo. X es el más común (izquierda/derecha).
ClippingONPega los vértices del eje central. Sin esto se crean costuras visibles.
MergeONFusiona vértices del eje central. Funciona junto con Clipping.
Merge Threshold0.001 mDistancia máxima para fusionar vértices centrales.
Mirror ObjectUsa el origen de otro objeto como eje del espejo. Útil para personajes con rig.
Edge → Bridge Edge Loops

Bridge Edge Loops — Puente entre bucles

Conecta dos bucles de aristas (o dos grupos de vértices) con una serie de caras. Perfecto para conectar partes separadas del mesh o crear transiciones orgánicas.
Edit ModeAristas

Selecciona dos bucles de aristas abiertas (o dos grupos de vértices en el borde de huecos), luego ve a Edge → Bridge Edge Loops o pulsa Ctrl+E → Bridge Edge Loops. El número de segmentos controla cuántas filas de caras intermedias se crean entre los dos loops.

Parámetros (F9)
Number of Cuts0Filas de caras intermedias. 0 = unión directa.
InterpolationPathPath = sigue la curvatura. Linear = recto. Surface = proyecta sobre superficie.
Smoothness1.000Controla la suavidad de la transición en el modo Path.
Profile Factor0.000Abomba o hunde el puente. 0 = plano, ± modifica la curvatura.

Otros comandos esenciales de Edit Mode

Atajo / MenúFunciónNotas
Alt+M / MMerge vérticesAt First, At Last, At Center, At Cursor, By Distance
Ctrl+LSeleccionar geometría conectadaSelecciona todo el island de polígonos conectados al vértice bajo el cursor
FCrear cara/aristaCon 2 verts = arista. Con 3–4 verts = cara. Con más = n-gon
Ctrl+FMenú de carasFill, Beautify Fill, Grid Fill, Poke Faces, Triangulate, etc.
Alt+FFill con Ctrl+F → Grid FillRellena un agujero cuadrado con una cuadrícula perfecta de polígonos
OProporcional Editing toggleAfecta vértices cercanos al que mueves. Rueda = radio de influencia
Alt+clicSeleccionar loopSelecciona un bucle completo de aristas o caras
Ctrl+Alt+clicSeleccionar anilloSelecciona el anillo perpendicular al loop
Mesh → Clean Up → Merge by DistanceEliminar duplicadosFusiona vértices superpuestos. Umbral configurable.
Mesh → Normals → Recalculate OutsideRecalcular normalesShift+N. Corrige normales invertidas automáticamente

Modificadores

Los modificadores son operaciones no destructivas que se apilan sobre el mesh. Se aplican en orden de arriba a abajo. Puedes añadir, reordenar, ocultar o eliminar sin afectar la geometría original.

Accede al panel de modificadores en Properties → Wrench icon (icono de llave inglesa). Añade con el botón Add Modifier. El orden importa: SubD sobre Boolean da resultados distintos que Boolean sobre SubD.

Generate — Generan geometría nueva

Generate

Mirror

Espeja el mesh sobre uno o más ejes. El flujo estándar para todo objeto simétrico.
No destructivo
Parámetros
Axis X/Y/ZONEje de simetría. Puedes activar más de uno para simetría múltiple.
Bisect X/Y/ZOFFCorta el mesh original en el eje antes de espejar. Útil si tienes geometría a ambos lados.
ClippingONFija los vértices del eje central. Sin esto se abrirán costuras visibles.
Merge Threshold0.001 mDistancia para fusionar vértices del borde central.
Mirror ObjectOtro objeto como eje de referencia (útil en rigs).
Generate

Array

Repite el objeto un número definido de veces con un desplazamiento. Para escaleras, vallas, cadenas, dientes de un engranaje, cualquier elemento repetitivo.
No destructivo
Parámetros
Fit TypeFixed CountFixed Count = número exacto de copias. Fit Length = rellena una distancia. Fit Curve = sigue una curva.
Count3Número de repeticiones (en modo Fixed Count).
Relative OffsetONDesplaza cada copia en múltiplos del tamaño del objeto. X=1.0 = sin hueco.
Factor X/Y/Z1.000Multiplicador del desplazamiento en cada eje.
Object OffsetOFFUsa el desplazamiento de otro objeto como patrón (rotación + escala incluidas).
MergeOFFFusiona vértices coincidentes entre copias. Para cadenas cerradas o escaleras unidas.
Generate

Subdivision Surface

Subdivide las caras del mesh y suaviza la silueta. La forma más común de obtener high-poly a partir de low-poly. Multiplica los polígonos de forma exponencial.
No destructivoAlto coste computacional
Parámetros
TypeCatmull-ClarkCatmull-Clark = suaviza (estándar). Simple = subdivide sin suavizar (para pixelado o detalles finos).
Levels Viewport2Nivel de subdivisión visible en viewport. 1–2 es suficiente para editar.
Render3Nivel para el render final. Puede ser mayor que el viewport.
Use Limit SurfaceONCalcula la posición exacta del limite matemático. Más preciso pero más lento.
Crease (en aristas)0.0–1.0Define aristas duras dentro del SubD. Añade con Shift+E en Edit Mode. 1.0 = arista sin suavizar.
Nivel 2 en render es suficiente para la mayoría de objetos. Nivel 3+ sólo para primer plano extremo. Cada nivel cuadruplica los polígonos: nivel 2 = 4×, nivel 3 = 16×, nivel 4 = 64× la topología original.
Generate

Solidify

Añade grosor a un mesh plano (sin volumen). Perfecto para ropa, hojas, paneles de vidrio, carcasas metálicas.
No destructivo
Parámetros
ModeSimpleSimple = desplaza caras. Complex = maneja intersecciones y autosolape (más lento).
Thickness0.010 mGrosor total añadido. Positivo = hacia afuera de la normal.
Offset-1.000-1.0 = todo el grosor hacia el interior. 0.0 = centrado. 1.0 = todo hacia fuera.
Fill RimONCierra los bordes laterales del sólido creado.
Material Offset Rim0Asigna un material diferente a los bordes laterales (rim).
Generate

Screw

Gira un perfil 2D alrededor de un eje para crear roscas, tornillos, hélices, tazas, vasijas, columnas. Una de las formas más eficientes de modelar objetos de revolución.
No destructivo
Parámetros
Angle360°Grados de rotación total. 360° = objeto cerrado. Menos = abierto (espiral).
Screw0.000 mDesplazamiento vertical por vuelta. 0 = objeto de revolución puro. >0 = hélice/rosca.
Iterations1Número de vueltas. >1 = espiral multicapa.
Steps16Segmentos por vuelta. Más = más suave. 32–64 para objetos curvos de close-up.
AxisYEje de rotación. Depende de cómo estés viendo el perfil 2D.

Deform — Deforman la geometría existente

Deform

Shrinkwrap

Proyecta el mesh sobre la superficie de otro objeto. Fundamental para que la ropa siga la forma del cuerpo, o para pegar decoraciones en superficies curvas.
No destructivo
Parámetros
Wrap MethodNearest Surface PointNearest Surface Point (estándar). Project (dirección fija). Nearest Vertex. Target Normal Project.
TargetObjeto BEl objeto sobre cuya superficie se proyecta.
Offset0.010 mDistancia de separación de la superficie. Evita Z-fighting.
Vertex GroupAplica el modificador sólo a los vértices de ese grupo de peso.
Deform

Simple Deform

Aplica deformaciones simples pero potentes: Twist (giro en espiral), Bend (doblar), Taper (afilado), Stretch (estirar). Ideal para prototipos rápidos y efectos estilizados.
No destructivo
Parámetros
ModeTwistTwist (giro helicoidal), Bend (curva), Taper (afilado cónico), Stretch (elongación).
Angle / Factor45°En Twist/Bend: grados de deformación. En Taper/Stretch: factor de escala.
AxisZEje alrededor del cual ocurre la deformación.
Limits0.0 – 1.0Restringe la deformación a una fracción del objeto (0.0=base, 1.0=cima).
Deform

Lattice

Deforma el mesh a través de una jaula de puntos de control (Lattice object). Permite editar la forma global de un objeto complejo sin tocar su topología interna.
No destructivo

Flujo: 1) Añade un objeto Lattice (Shift+A → Lattice). 2) Escálalo para cubrir tu mesh. 3) Añade el modificador Lattice al mesh y selecciona el Lattice como objeto. 4) Entra en Edit Mode del Lattice y mueve sus puntos para deformar el mesh de forma suave y global.

Parámetros del Lattice (en Properties del objeto Lattice)
U / V / W2 / 2 / 2Resolución de la jaula en cada dirección. Más puntos = control más fino.
Interpolation U/V/WBSplineLinear = sin suavizado. Cardinal = moderado. BSpline = muy suave.

Generate: Reducción y remallado

Generate

Decimate

Reduce el número de polígonos automáticamente. Imprescindible para preparar modelos de alta densidad (esculpidos, escaneados) para uso en tiempo real.
Destructivo si se aplica
Parámetros
ModeCollapseCollapse (estándar). Un-Subdivide (deshace loops). Planar (elimina caras coplanares).
Ratio0.500Fracción de caras a conservar. 0.5 = mitad de polígonos. 0.1 = 10%.
Vertex GroupProtege ciertas zonas de la decimación (p.ej. cara del personaje).
Triangle CountMuestra el número resultante de triángulos (solo lectura).
Generate

Remesh

Reconstruye completamente la topología del mesh. Ideal para limpiar esculpidos con Dyntopo o para preparar un mesh para retopología automática.
Destructivo si se aplica
Parámetros
ModeVoxelVoxel = cuadrículas uniformes (el más usado). Sharp = preserva esquinas. Smooth/Blocks = otros.
Voxel Size0.050 mTamaño de cada vóxel. Más pequeño = más polígonos y más detalle.
Adaptivity0.000Varía el tamaño de vóxel según la curvatura. Reduce polígonos en zonas planas.
Fix PolesONIntenta reducir la aparición de polos (vértices con más/menos de 4 aristas).

Orden recomendado de modificadores

PosiciónModificadorPor qué este orden
MirrorPrimero espejamos para tener la forma base completa
ArrayRepetimos el objeto ya espejado
BooleanCortamos sobre la forma final con repeticiones
BevelRedondeamos las aristas tras los cortes booleanos
Subdivision SurfaceSuavizamos al final para no multiplicar geometría antes
Displace / ShrinkwrapDeformamos el objeto ya subdividido (más puntos = más suave)
ÚltimoArmatureEl rig deforma la forma final. Siempre al final.

Materiales y Shader Editor

Los materiales en Blender 5.x se crean mediante nodos en el Shader Editor. El nodo central para casi todos los materiales es el Principled BSDF, que unifica múltiples modelos de sombreado en uno.

Principled BSDF — Todos los parámetros

El Principled BSDF implementa el modelo PBR (Physically Based Rendering). Sus valores están diseñados para comportarse de forma físicamente correcta con luz real.
Principled BSDF — Parámetros Base
Base Color#884422Color difuso del material cuando no es metálico. Con Metallic=1.0, controla el tono del reflejo.
Metallic0.0000.0 = dieléctrico (plástico, piel, madera). 1.0 = metal. Valores intermedios en la práctica no existen en física real.
Roughness0.5000.0 = espejo perfecto (brillante). 1.0 = totalmente mate. Controla la dispersión del reflejo.
IOR (Index of Refraction)1.450Índice de refracción. Vidrio=1.45, Agua=1.333, Diamante=2.42. Afecta la reflexión en dieléctricos.
Alpha1.000Transparencia. 1.0 = opaco. 0.0 = invisible. Requiere Blend Mode ≠ Opaque en ajustes del material.
Principled BSDF — Subsurface Scattering (SSS)
Subsurface Weight0.000Cuánta luz penetra y se dispersa internamente. Esencial para piel, mármol, cera, frutas.
Subsurface Radius1.0 / 0.2 / 0.1Radio de dispersión en R/G/B. La luz roja penetra más lejos. Valores preestablecidos para piel humana.
Subsurface Scale0.050Escala global del SSS. Ajusta según el tamaño real del objeto en la escena.
Subsurface Anisotropy0.000Dirección preferida de dispersión. 0 = isótropo. 1 = dispersión hacia adelante (cabello, hojas).
Principled BSDF — Specular, Coat y Sheen
Specular IOR Level0.500Intensidad del reflejo especular en dieléctricos. Modifica el IOR sin cambiar la refracción.
Specular Tint0.000Colorea el reflejo especular con el Base Color. 1.0 = tintado completo (lacas de colores).
Coat Weight0.000Capa transparente y brillante encima (barniz, laca, coche encerado). Añade un segundo lóbulo especular.
Coat Roughness0.030Rugosidad de la capa de barniz. Baja = capa brillante. Alta = mate.
Sheen Weight0.000Brillo rasante, como pelusa de tela o terciopelo. Visible en los bordes iluminados.
Sheen Roughness0.500Dispersión del sheen. Bajo = brillo concentrado. Alto = difuso.
Principled BSDF — Transmisión y Emisión
Transmission Weight0.000Fracción de la luz que atraviesa el material. 1.0 = completamente translúcido (vidrio, agua). Usa IOR para controlar la refracción.
Emission Color#000000Color de la luz emitida. Negro = sin emisión.
Emission Strength0.000Intensidad de la emisión. >1.0 sobreexpone. Activa Bloom en Eevee para el efecto de brillo.

Nodos más usados en el Shader Editor

NodoCategoríaFunciónConexión típica
Image TextureTextureCarga una imagen como textura (albedo, roughness map, normal map…)Color → Base Color / Normal → Bump/Normal Map
Noise TextureTextureGenera ruido procedural tipo Perlin. Escala, Detalle, Rugosidad y Distorsión controlables.Fac → ColorRamp → Base Color o Bump
Wave TextureTextureGenera ondas o anillos. Ideal para vetas de madera, ondas en agua.Fac → ColorRamp → Base Color
Voronoi TextureTextureCeldas tipo Voronoi. Escamas, mosaicos, poros, cráteres.Distance → ColorRamp → Bump/Base Color
ColorRampConverterConvierte valores de escala de grises (0–1) a colores o gradientes. Control total con puntos de color.← cualquier textura / → Base Color
BumpVectorSimula relieve a partir de una textura en escala de grises. No modifica la geometría real.Height ← Textura / Normal → Principled Normal
Normal MapVectorLee un mapa de normales RGB y los convierte a vectores de normal.Color ← Image Texture / Normal → Principled Normal
Texture CoordinateInputDefine cómo se proyecta la textura: UV, Generated, Object, Camera, Window.UV / Generated → → Image Texture Vector
MappingVectorTransforma la proyección: escala, posición, rotación. Va entre Texture Coordinate e Image Texture.Coord → Mapping → Texture
Mix ShaderShaderMezcla dos shaders completos. Fac = 0 es el primer shader, Fac = 1 el segundo.Shader A + Shader B + Fac ← Fresnel/textura
FresnelInputCalcula la reflexión según el ángulo de visión. Alto en los bordes, bajo en frente directo.Value → Fac de Mix Shader
Ambient OcclusionInputCalcula oclusión en tiempo real. Oscurece las grietas y esquinas de forma procedural.Color → Multiply con Base Color

Biblioteca de Materiales — Clic para ver configuración

Haz clic en cualquier material para ver su configuración exacta de nodos.

METAL

Metal / Acero

Metallic + baja Roughness

ORO

Oro

#FFD700 + Metallic 1.0

PLATA

Plata / Cromo

Roughness 0.05

VIDRIO

Cristal

Transmission 1.0 + IOR 1.45

AGUA

Agua

IOR 1.333 + SSS

LAVA

Lava

Noise + ColorRamp + Emission

HIELO

Hielo

IOR 1.31 + SSS

MADERA

Madera

Wave Texture + Distortion

PIEDRA

Piedra / Roca

Noise + ColorRamp + Bump

PLÁSTICO

Plástico

Metallic 0 + Roughness 0.3

TELA

Tela

Sheen + Roughness alta

PIEL

Piel Humana

SSS + Specular 0.35

NEÓN

Emisivo / Neón

Emission Strength >1.0

FANTASMA

Fantasma

Fresnel + Mix Shader + Alpha

HOLO

Holograma

Wave en Alpha + Emission

PBR Workflow: Para materiales realistas, usa siempre texturas PBR: Albedo, Roughness, Normal, AO y Metalness. Conecta cada mapa al input correspondiente del Principled BSDF. Usa sRGB para el Albedo y Non-Color para todos los mapas de datos (Roughness, Normal, AO, Metalness).

Geometry Nodes

Geometry Nodes es el sistema procedural de Blender para generar, modificar y distribuir geometría mediante nodos. Permite crear efectos imposibles de hacer con el modelado tradicional, totalmente animables y no destructivos.

Para usar Geometry Nodes: selecciona un objeto → Add Modifier → Geometry Nodes. Abre el editor de Geometry Node Editor en el workspace "Geometry Nodes". El objeto siempre pasa por un Group Input y un Group Output.

Categorías de nodos esenciales

CategoríaNodos clavePara qué sirven
GeometryJoin Geometry, Transform Geometry, Set Position, Bounding Box, Convex HullOperaciones fundamentales sobre la geometría
MeshSubdivide Mesh, Extrude Mesh, Dual Mesh, Flip Faces, Mesh to PointsCrear y modificar topología de mallas
PointsDistribute Points on Faces, Points to Vertices, Points to Volume, Set Point RadiusGenerar y manipular nubes de puntos
InstancesInstance on Points, Realize Instances, Rotate Instances, Scale Instances, Translate InstancesCopias instanciadas (eficiente en memoria)
CurveCurve to Mesh, Curve to Points, Resample Curve, Set Curve Radius, SpiralTrabajar con curvas procedurales
UtilitiesMath, Boolean Math, Compare, Switch, Index, ID, Random ValueCálculos y lógica dentro del árbol
InputPosition, Normal, Radius, Index, Is Face Smooth, Named AttributeLeer datos de la geometría
AttributeStore Named Attribute, Remove Named Attribute, Capture AttributeGuardar datos en la geometría para usarlos después

Receta: Scatter de objetos sobre una superficie

Cómo distribuir un objeto (árbol, piedra, hierba) sobre la superficie de otro mesh de forma procedural.

1
Añade el modificador Geometry Nodes al objeto superficie (terreno, plano, etc.). Se crea un árbol de nodos básico con Group Input → Group Output.
2
Añade Distribute Points on Faces entre Group Input y Group Output. Conecta Geometry de Group Input → Mesh de Distribute Points. Ajusta Density para controlar cuántos puntos.
3
Añade Instance on Points después. Conecta Points de Distribute → Points de Instance on Points. En Instance conecta un nodo Object Info con el objeto que quieres instanciar (árbol, roca, etc.) → Geometry.
4
Aleatoriza la rotación para que no parezcan clones idénticos: añade Random Value (tipo Vector) → Rotation de Instance on Points. Ajusta el rango Min/Max en radianes (0 a 6.28 = rotación completa en Y).
5
Aleatoriza la escala: añade otro Random Value (tipo Float), conecta a Scale de Instance on Points. Rango 0.8–1.3 para variación natural sin que parezca extraño.
6
Conecta el resultado a Join Geometry junto con el Group Input original para que la superficie base siga visible. Finalmente conecta al Group Output → Geometry.

Controles con Group Input (parámetros expuestos)

Puedes exponer valores de nodos como parámetros del modificador. Clic derecho en cualquier socket → Add to Group Input. Los parámetros aparecen en el panel de modificadores del objeto para ajuste rápido.

Distribute Points on Faces — Parámetros
Distribution MethodRandomRandom = distribución aleatoria uniforme. Poisson Disk = distribución sin superposición mínima.
Density1.000Puntos por m². Mayor = más objetos. Expón este parámetro para control en tiempo real.
Density AttributeUsa un atributo (como un mapa de vértices pintado) para controlar la densidad por zona.
Seed0Semilla de aleatoriedad. Cambia para obtener distribuciones distintas con la misma densidad.
Rendimiento: Las instancias de Geometry Nodes son extremadamente eficientes. 10.000 instancias de un árbol cuestan mucho menos que 10.000 objetos reales. Usa siempre instancias cuando puedas. Para "hacerlas reales" (editables individualmente), aplica el modificador o usa Realize Instances.
!
El contexto del nodo: Cada nodo opera en un dominio: Point, Edge, Face, Face Corner, Spline, Instance. Mezclar dominios sin el nodo adecuado da resultados inesperados. Usa Domain Size para depurar cuántos elementos tiene cada dominio de tu geometría.

UV Mapping

El UV mapping es el proceso de "desenvolver" la superficie 3D del mesh en un plano 2D para poder pintar o aplicar texturas correctamente. Sin un buen UV, las texturas aparecerán estiradas o distorsionadas.

Flujo de trabajo estándar

1
Planifica las costuras (Seams) — Decide dónde "cortar" el mesh para poder aplanarlo. Piensa en él como un muñeco de papel recortable: ¿dónde harías los cortes para que todo quede plano? Los cortes deben ir en zonas poco visibles.
2
Marca las costuras — En Edit Mode, selecciona las aristas donde irán los cortes y usa Ctrl+EMark Seam. Las aristas marcadas aparecen en naranja. Para desmarcar: Clear Seam.
3
Unwrap — Selecciona todo (A) y presiona UUnwrap. Blender aplana el mesh según las costuras. Abre el UV Editor para ver el resultado.
4
Revisa la distorsión — En el UV Editor, activa Display → Stretch para ver zonas en azul (poca distorsión) y rojo (mucha). Ajusta costuras o pines para minimizar el rojo.
5
Empaqueta los islands — Usa Ctrl+P (Pack Islands) en el UV Editor para organizar todos los islands en el espacio UV (0–1). Ajusta la escala relativa de cada island según su importancia visual.
6
Exporta el UV layout — UV → Export UV Layout para crear una imagen guía donde pintar tu textura en un programa externo (Photoshop, Krita, Substance Painter).

Métodos de proyección UV

MétodoAtajoMejor paraLimitaciones
UnwrapU → UnwrapCualquier objeto con costuras bien marcadas. El más versátil y preciso.Requiere planificar costuras manualmente
Smart UV ProjectU → SmartObjetos mecánicos, arquitectura, cualquier cosa rápida. Funciona sin costuras.Genera muchos islands pequeños. No ideal para texturas continuas.
Cube ProjectionU → CubeObjetos cúbicos o con caras planas. Ideal para texturas tipo "box mapping".Costuras visibles en bordes que no son eje-alineados.
Cylinder ProjectionU → CylinderBotellas, columnas, troncos, cualquier objeto cilíndrico.Distorsión en tapas superior/inferior.
Sphere ProjectionU → SpherePlanetas, bolas, cascos esféricos.Gran distorsión en los polos.
Project From ViewU → Project From ViewCaras frontales donde la cámara no las verá de costado (paredes, suelos).Se deforma si se ve desde otro ángulo.

Herramientas en el UV Editor

Herramienta / AtajoFunción
G / R / SMover, rotar, escalar islands o vértices UV seleccionados
P — PinFija un vértice UV para que el Unwrap no lo mueva. Esencial para ajustar resultados.
Alt+P — UnpinLibera vértices fijados.
L — Select LinkedSelecciona todo el island bajo el cursor sin hacer clic en cada vértice.
Ctrl+P — Pack IslandsEmpaqueta y reorganiza todos los islands en el espacio UV 0–1.
UV → Average Island ScaleIguala la escala de todos los islands según su área 3D. Fundamental para densidad de textura consistente.
UV → StitchUne islands compartiendo aristas marcadas. Reduce el número de islands.
UV → Minimize StretchRelaja el unwrap iterativamente para reducir distorsión. Como un "smooth" del UV.
Texel Density: Para que las texturas se vean igual de nítidas en todo el modelo, todos los islands deben tener la misma densidad de texels (píxeles por metro). Usa el addon TexTools para igualar la texel density entre islands automáticamente — es estándar en pipeline profesional.

Esculpido (Sculpt Mode)

El esculpido en Blender permite modelar de forma orgánica empujando y tirando la geometría como si fuera arcilla digital. Se accede con Ctrl+Tab → Sculpt Mode o desde el menú de modo.

!
Para esculpir con detalle, el mesh necesita muchos polígonos. Usa Dyntopo (añade polígonos mientras esculpes) o Multiresolution (niveles de subdivisión no destructivos). Con un plano de 4 vértices no podrás añadir detalle fino.

Brochas principales

Atajo / NombreFunciónModificadores de brocha
X — DrawEmpuja geometría hacia afuera. La brocha estándar para añadir volumen.Ctrl: invierte (hunde). Shift: suaviza.
X → Draw SharpComo Draw pero con bordes más definidos. Para arrugas y grietas.Ctrl: invierte.
S — SmoothSuaviza la geometría eliminando rugosidades. También con Shift desde cualquier brocha.Strength: intensidad del suavizado.
G — GrabMueve un grupo de vértices como si los agarraras. Para deformar la forma global.Radius enorme: deforma toda la pieza.
Snake HookExtiende la geometría arrastrando, como tirar de arcilla. Para cuernos, colas, tentáculos.Rake: añade torsión al arrastrar.
InflateInfla la geometría empujando los vértices hacia afuera según sus normales locales. Para músculos, labios.Ctrl: desinfla.
FlattenAplana la geometría contra un plano promedio. Para superficies planas dentro de un esculpido.Ctrl: contrario (eleva hacia el plano).
ClayComo Draw pero acumula material sobre las superficies existentes, sin hundir las zonas planas.Ideal para añadir volumen gradualmente.
Clay StripsVersión de Clay que deja tiras visibles. Para músculos, tendones, texturas de piel gruesa.Tip Roundness: redondez de la punta.
CreaseCrea pliegues y arrugas con un perfil de media luna. Para arrugas faciales, cosuras.Ctrl: pinch (pellizca).
PinchAprieta los vértices hacia el centro del pincel. Para labios, poros, pliegues finos.Ctrl: magnify (separa).
BlobInfla con una forma de gota más redondeada que Inflate. Para protuberancias orgánicas.Normal Radius: controla la zona de influencia.
LayerAñade una capa de altura uniforme. A diferencia de Draw, no acumula: tiene un máximo de altura.Height: grosor máximo de la capa.
Elastic DeformDeformación elástica que mantiene el volumen. Para deformar sin romper la forma general.Deformation: tipo de deformación elástica.
PoseDobla el mesh como si tuviera huesos, detectando articulaciones automáticamente.Pose Origin Offset: profundidad del origen de la postura.
BoundaryMueve el borde (boundary) del mesh. Para dar forma a agujeros y bordes abiertos.Deformation: Bend, Roll, Smooth, Inflate, Grab.
ClothSimula comportamiento de tela sobre el mesh mientras esculpes. Para pliegues de ropa.Simulation Limit: radio de simulación.
SimplifyEn modo Dyntopo, simplifica la topología del área. Reduce polígonos donde no hay detalle.Solo en modo Dyntopo.
MaskEnmascara zonas del mesh para protegerlas de las brochas.Ctrl: desenmascarar. A: invertir máscara.

Parámetros comunes de brocha

Tool Settings (barra superior en Sculpt Mode)
Radius50 pxTamaño del pincel en píxeles. Ajusta con F + arrastrar.
Strength0.500Intensidad del efecto. Ajusta con Shift+F + arrastrar.
DirectionAddAdd (empujar hacia afuera) o Subtract (hundir). También con Ctrl.
Normal Weight0.500Cuánto sigue la brocha la normal local vs la normal de la cámara.
Auto-Smooth0.000Aplica suavizado después de cada pincelada. Reduce el ruido automáticamente.

Dyntopo vs Multires vs Remesh

SistemaCómo funcionaVentajasDesventajasCuándo usar
Dyntopo Añade y elimina polígonos en tiempo real según el radio del pincel Sin límite inicial de detalle. No necesitas preparar el mesh. Topología caótica. No sirve para rigging ni UV. Destruye topología existente. Exploración rápida de formas. Bloqueo inicial (blocking).
Multiresolution Subdivisiones encadenadas. Puedes editar en cualquier nivel. Preserva la topología original. No destructivo. Compatible con UV y rigging. Consume más memoria. Necesitas partir de una malla base limpia. Personajes y objetos que necesitan UV y animación.
Voxel Remesh Reconstruye todo el mesh con vóxels uniformes antes de esculpir Topología limpia y uniforme. Listo para esculpir detalle fino. Pierde UV y topología anterior. Solo para esculpido puro. Antes de la fase de detalle fino, después del blocking.
Flujo profesional: 1) Blocking con Dyntopo o mesh base. 2) Voxel Remesh para limpiar. 3) Multiresolution para detalle fino. 4) Bake de los detalles a un Normal Map. 5) Retopología para crear el low-poly final. El personaje final tiene pocos polígonos pero parece el high-poly gracias al Normal Map.

Rigging y Armaduras

El rigging es el proceso de crear un esqueleto (Armature) para controlar la deformación de un mesh. Sin rigging no hay animación de personajes. Este es uno de los sistemas más complejos de Blender, pero con el flujo correcto es manejable.

Flujo básico de rigging

1
Añade una Armature (Shift+A → Armature). Aparece un hueso (bone) inicial. Entra en Edit Mode de la armature (Tab) para añadir más huesos.
2
Extruye huesos (E) desde los tips para crear jerarquías conectadas. Cada hueso tiene una cabeza (Head) y una punta (Tail). Los huesos hijos se conectan a la punta del padre.
3
Nombra cada hueso siguiendo la convención de Blender: arm.L / arm.R, thigh.L, shin.L. Blender puede crear el espejo automáticamente con esta convención.
4
Parenta el mesh a la armature: selecciona el mesh, luego la armature (Shift+clic), y pulsa Ctrl+PWith Automatic Weights. Blender calcula automáticamente qué vértices controla cada hueso.
5
Ajusta los pesos en Weight Paint Mode. Las zonas rojas (peso 1.0) se mueven completamente con el hueso. Las azules (0.0) no se mueven. Los degradados dan movimientos suaves.
6
Prueba la deformación en Pose Mode (Ctrl+Tab). Rota los huesos con R para verificar que el mesh se deforma correctamente. Ajusta pesos si hay artefactos.

FK vs IK — Cinemática Directa e Inversa

FK (Forward Kinematics)IK (Inverse Kinematics)
Cómo funcionaRota los huesos uno a uno desde la raíz. El padre mueve a los hijos.Mueve el hueso final (mano, pie) y los anteriores se ajustan automáticamente.
ControlControl total sobre cada articulación. Predecible.Rápido para posicionar extremidades. Difícil de controlar la ruta intermedia.
Mejor paraColumna vertebral, cola, cuello, dedos. Cualquier cosa que no toca el suelo.Manos y pies que deben quedarse en un punto fijo (plantarse en el suelo).
En BlenderModo predeterminado de todos los huesos.Añadir constraint IK al hueso de la muñeca/tobillo.

Configurar IK (Inverse Kinematics)

1
En Pose Mode, selecciona el hueso de la muñeca (o tobillo).
2
Ve a Properties → Bone Constraints (icono de cadena) → Add Bone Constraint → Inverse Kinematics.
3
Configura Target: el objeto o hueso que actúa como controlador IK (normalmente un hueso especial llamado hand.ik.L).
4
Ajusta Chain Length: cuántos huesos "hacia arriba" incluye el IK. 2 = muñeca + codo. 3 = muñeca + codo + hombro.
5
Añade un Pole Target (otro hueso delante de la rodilla/codo) para controlar la dirección de flexión.

Constraints más usados

ConstraintFunciónEjemplo de uso
Copy LocationCopia la posición de otro objeto/huesoQue los pies sigan a un controlador en el suelo
Copy RotationCopia la rotaciónQue los ojos sigan al hueso de la cabeza
Track ToApunta hacia otro objetoOjos que siguen a un target siempre
Limit RotationRestringe la rotación a un rangoEvitar que el codo se doble hacia atrás
Child OfParentesco dinámico, activable/desactivableObjeto que el personaje coge y suelta
Stretch ToEstira el hueso hacia un targetColumna flexible que sigue al target
Damped TrackApunta un eje hacia el target minimizando la rotaciónAlternativa suave a Track To
FloorImpide que el objeto baje de un planoQue los pies no atraviesen el suelo

Weight Paint — Pintura de pesos

En Weight Paint Mode puedes corregir los pesos automáticos de cada hueso. Selecciona la armature y el mesh, entra en Weight Paint Mode en el mesh mientras la armature está en Pose Mode.

Colores de peso
Rojo (1.0)100% influenciaEste vértice se mueve completamente con el hueso seleccionado.
Naranja-Amarillo (0.5–0.8)50–80%Movimiento parcial. Zona de transición entre dos huesos.
Azul-Verde (0.1–0.4)10–40%Poca influencia. Zona periférica.
Azul puro (0.0)0% influenciaEl hueso no afecta estos vértices en absoluto.
Usa Weight Paint → Weights → Smooth para suavizar los pesos en zonas de transición. Usa Normalize All para asegurarte de que la suma de todos los huesos es 1.0 por vértice (los pesos no se "pelean").

Animación

Blender permite animar cualquier propiedad: posición, rotación, escala, valores de materiales, modificadores, luces. La animación se basa en keyframes — fotogramas clave donde defines un valor — y Blender interpola entre ellos.

Keyframes — Conceptos fundamentales

Tipo de KeyframeIconoInterpolación hacia el siguienteCuándo usar
KeyframeDiamante amarilloBézier (suave, con aceleración/desaceleración)Movimientos naturales, orgánicos
BreakdownCírculo azulBézier pero actúa como pose intermediaPoses intermedias en animación de personajes
Moving HoldDiamante naranjaEasing casi estático, muy poca variaciónPosiciones "detenidas" con micro-movimiento
ExtremeDiamante rojoBézier (igual que Keyframe normal)Marcar poses extremas para facilitar revisión
JitterDiamante moradoConstante (salto brusco, sin interpolación)Vibración, parpadeo, cambios instantáneos

Insertar y gestionar keyframes

AcciónCómoNotas
Insertar keyframeI → menú de opcionesLocation, Rotation, Scale, LocRotScale (los tres juntos), Visual LocRot…
Insertar keyframe (automático)Activa el botón rojo de grabación en la TimelineAuto-keyframe: inserta un keyframe cada vez que mueves/rotas algo
Eliminar keyframeAlt+IElimina el keyframe del fotograma actual para las propiedades seleccionadas
Hover + ISobre cualquier valor en PropertiesInserta keyframe sólo de esa propiedad específica (p.ej. sólo Roughness de un material)
Hover + clic derechoSobre cualquier valorInsert Single Keyframe / Delete Keyframe / Clear Keyframes

Graph Editor — Curvas de animación

El Graph Editor muestra las curvas F-Curve de cada propiedad animada. Puedes editar los handles de Bézier para controlar exactamente la aceleración y desaceleración de cada movimiento.

AtajoFunción en el Graph Editor
G / SMover / escalar handles o keyframes seleccionados
TCambiar tipo de interpolación: Constant, Linear, Bézier, etc.
VCambiar tipo de handle: Free, Aligned, Vector, Auto, Auto Clamped
NPanel lateral con valores numéricos exactos del keyframe seleccionado
Ctrl+GAñadir curva de ruido (Noise Modifier) a la F-Curve seleccionada
Channel → Extrapolation ModeControla qué pasa fuera del rango de keyframes: Constant, Linear, Make Cyclic

NLA Editor — Non-Linear Animation

El NLA Editor permite combinar, reutilizar y mezclar "acciones" de animación como si fueran clips de vídeo. Es el sistema para combinar ciclos de caminar, correr y saltar en un personaje.

1
Crea una Acción: anima un movimiento completo en la Timeline (p.ej. un ciclo de caminar de 24 frames). Dale nombre en el Dope Sheet → Action Editor (p.ej. "Walk_Cycle").
2
Convierte a NLA Strip: en el NLA Editor, pulsa el botón de "bajar" (flecha abajo) junto a la acción. Esto crea un strip en el NLA.
3
Duplica y desplaza strips para repetir el ciclo de caminar: Shift+D para duplicar, G para mover en el tiempo.
4
Combina acciones: múltiples tracks de NLA se mezclan. Un track superior puede sobreescribir o añadirse al inferior según el Blend Mode (Replace, Add, Subtract, etc.).

Drivers — Animar propiedades con otras propiedades

Los Drivers permiten controlar el valor de una propiedad mediante otra propiedad o expresión Python. Sin un solo keyframe.

Caso de usoConfiguración
Hueso de control que abre y cierra una manoDriver en la rotación de cada dedo → Variable = rotación del hueso controlador → Expression: var * 0.5
Material que cambia con la posiciónDriver en Base Color → Variable = posición Y del objeto → Expression: var / 10.0
Visibility controlada por un switchDriver en la visibilidad del objeto → Variable = rotación de un hueso dedicado (0° = visible, 90° = oculto)

Para añadir driver: clic derecho sobre cualquier propiedad → Add Driver. Edita en el Graph Editor con el filtro "Drivers" activado.

Iluminación

La iluminación determina el aspecto final de tu escena tanto como los materiales. Blender ofrece 4 tipos de luces, HDRI para iluminación ambiental, y un sistema completo de iluminación basado en física.

Los 4 tipos de luz

Point

Point Light — Luz puntual

Emite luz en todas las direcciones desde un punto. Como una bombilla sin pantalla. La luz más sencilla.
Parámetros
Color#FFFDF0Color de la luz. Ligeramente cálido (no blanco puro) es más natural.
Power100 WIntensidad en vatios. 100W para interior. 1000W+ para exterior.
Radius0.100 mTamaño de la fuente. Radio mayor = sombras más suaves.
Custom DistanceOFFLimita el alcance de la luz artificialmente (no es físico pero sí útil para control artístico).
Sun

Sun Light — Luz solar

Luz paralela infinita. No importa dónde la coloques, solo importa su rotación. Simula el sol o cualquier fuente muy lejana.
Parámetros
Strength3.000Intensidad en W/m². 1–5 para luz de día normal. Mediodía tropical: 8–10.
Angle0.526°Ángulo del disco solar. Mayor ángulo = sombras más suaves. El ángulo real del sol es ~0.526°.
Shadow Cascade Size1024Resolución del shadow map en Eevee. 2048–4096 para escenas grandes exteriores.
Para simular horas del día: amanecer = naranja bajo 5–10°. Mediodía = blanco-amarillo cenital. Atardecer = naranja-rojizo 5–10° opuesto. La posición Y no importa, solo la rotación.
Area

Area Light — Luz de área

Emisor rectangular o cuadrado. Produce sombras suaves y graduales. La más cercana a una ventana, un softbox de estudio o un monitor.
Parámetros
ShapeRectangleSquare, Rectangle, Disk, Ellipse. Rectangle = ventana. Disk = fluorescente circular.
Size X / Y2.000 mDimensiones del área emisora. Mayor = sombras más suaves y difusas.
Power1000 WIntensidad total. Las luces de área necesitan más potencia que las puntuales.
Spread180°Ángulo de difusión. 180° = emite en semiesfera completa. Menos = más concentrado (spotlight effect).
Spot

Spot Light — Foco

Cono de luz con ángulo configurable. Como un foco de teatro, una linterna o un faro. Posición y rotación importan.
Parámetros
Spot Size45°Ángulo total del cono. 30° = foco estrecho. 90° = cono muy abierto.
Spot Blend0.150Suavidad del borde del cono. 0 = borde duro. 1 = transición muy suave.
Power1000 WIntensidad en vatios.
Radius0.100 mTamaño de la fuente. Controla la suavidad de las sombras.

HDRI — Iluminación basada en imágenes

Un HDRI (High Dynamic Range Image) ilumina toda la escena con una fotografía de 360° del entorno real. Proporciona iluminación ambiental realista sin necesitar ninguna luz manual.

1
Ve a Properties → World (icono de esfera con puntos). Cambia el Surface Shader a Background.
2
En el Shader Editor (con World seleccionado), añade un nodo Environment Texture y carga el archivo .hdr o .exr. Conecta Color → Color del Background.
3
Ajusta la Strength del nodo Background (1.0 = intensidad real. 0.5 = más oscuro. 2.0 = sobreexpuesto).
4
Para rotar el HDRI sin tocar el nodo de textura, añade un nodo Texture Coordinate → Mapping entre ambos y rota en el eje Z del Mapping.

Setup de 3 puntos de luz (Three-Point Lighting)

LuzTipoPosiciónIntensidadFunción
Key LightArea45° frontal-lateral, 45° altura100%Luz principal. Define las sombras y la forma del sujeto.
Fill LightArea o PointLado opuesto al Key, más baja30–50%Rellena las sombras oscuras del Key. Más suave, sin sombra definida.
Back / Rim LightSpot o PointDetrás del sujeto, apuntando hacia el borde60–80%Separa el sujeto del fondo. Crea un halo luminoso en los bordes.

Renderizado

Blender incluye dos motores de render: Eevee Next (tiempo real, rápido, Blender 4.2+) y Cycles (path tracing, lento pero fotorrealista). Cada uno tiene configuraciones específicas.

Eevee Next vs Cycles

Eevee NextCycles
TipoRasterización en tiempo realPath Tracing (traza rayos de luz)
VelocidadSegundos por frame o tiempo realMinutos a horas por frame
CalidadMuy buena. Algunas aproximaciones visibles.Fotorrealista. Física de luz exacta.
SombrasShadow maps (limitadas por resolución)Sombras perfectas sin configuración extra
ReflejosScreen Space + probes. Limitado.Reflejos perfectos con cualquier geometría
TransmisiónRequiere activar Screen Space RefractionFunciona perfectamente, física real
SSS (Subsurface)Aproximación. Buena para skinSimulación exacta de luz subsuperficial
Ideal paraMotion graphics, arquitectura, juegos, animaciónProducto, publicidad, CGI fotorrealista

Eevee Next — Configuración recomendada

Properties → Render → Eevee Next
Shadows → Resolution1024 pxResolución del shadow map. 2048 para escenas con mucho detalle de sombra.
RaytracingONActiva reflexiones y sombras por ray tracing en Eevee Next (nueva función en Blender 4.2+).
Raytracing → Quality0.250Trade-off velocidad/calidad. 0.25 para viewport. 0.75–1.0 para render final.
BloomONEfecto de halo en luces brillantes. Esencial para neones y emisivos.
Depth of FieldONDesenfoque de la cámara. Activa en cámara → DOF y configura desde ahí.
Motion BlurOFFDesenfoque de movimiento. Caro en cómputo. Solo activar en render final de animación.
Ambient OcclusionONOscurece grietas y esquinas. Factor: 1.0. Distance: 0.2–0.5m.

Cycles — Configuración recomendada

Properties → Render → Cycles
DeviceGPU ComputeUsa la GPU (NVIDIA/AMD/Apple). Mucho más rápido que CPU. Configura en Preferences → System.
Samples → Render256Muestras por píxel. Más = menos ruido pero más lento. 128–512 para interior. 32–128 para exterior.
Samples → Viewport32Muestras para previsualización en viewport. 16–64 es suficiente.
Noise Threshold0.010Para el render cuando el ruido es menor que este valor. 0.01 = calidad alta. 0.05 = rápido.
DenoisingOpenImageDenoiseFiltro de IA que elimina el ruido restante. Intel OIDN o NVIDIA OptiX (más rápido en RTX).
Max Bounces → Total12Rebotes máximos de luz. 4–6 para exteriores. 8–12 para interiores. Más = más lento.
Light Paths → CausticsOFFDesactiva cáusticas (patrones de luz a través de vidrio). Muy caras y raramente necesarias.

Output — Formato de salida

FormatoExtensiónCuándo usarNotas
PNG.pngImagen estática final, capturas de pantalla, webSin pérdida. Soporta canal Alpha. Hasta 16-bit.
JPEG.jpgImágenes para web o redes socialesCon pérdida. Sin Alpha. Artefactos en calidad baja.
EXR.exrSecuencia de frames, compositing profesionalHDR, 32-bit float. Conserva toda la información de luz.
FFmpeg / MP4.mp4Render directo de animación a vídeoCodec H.264. Calidad 100% para máxima calidad.
Recomendación: Nunca rendericees animaciones directamente a vídeo. Renderiza a secuencia PNG o EXR primero, luego convierte con Video Sequence Editor. Si el render se corta, no pierdes nada.

Optimización

Optimizar un proyecto en Blender significa reducir los tiempos de render y el consumo de memoria sin sacrificar (o sacrificando lo mínimo) la calidad visual. Las ganancias pueden ser enormes con los ajustes correctos.

Límites de polígonos recomendados (tiempo real)

ElementoMobile / Low-endPC / ConsoleCinemático PC
Personaje principal1.000–3.0005.000–15.00030.000–80.000
Personaje secundario500–1.5002.000–6.00010.000–30.000
Prop grande (coche, edificio)2.000–8.0008.000–25.00050.000+
Prop pequeño (caja, silla)100–500500–2.0003.000–8.000
Terreno / Suelo500–2.0002.000–10.000Sin límite
Total escena visible<50.000<500.000Millones (con LOD)

Configurar GPU para Cycles

1
Edit → Preferences → System → Cycles Render Devices. Selecciona el tipo según tu GPU: CUDA (NVIDIA antiguo), OptiX (NVIDIA RTX, mucho más rápido), HIP (AMD), Metal (Apple Silicon).
2
Marca tu GPU en la lista. Puedes combinar CPU+GPU pero raramente es más rápido que solo GPU.
3
En Render Properties → Render → Device: cambia de CPU a GPU Compute.

Técnicas de optimización de render

TécnicaGananciaCómo aplicarla
Denoising5–10× menos samplesActiva OpenImageDenoise o OptiX en Render → Denoising
Noise ThresholdElimina renders innecesariamente largos0.01–0.02 en lugar de un número fijo de samples
InstancingCoste casi nulo por instancia extraGeometry Nodes o Alt+D para crear instancias vinculadas
Light Portals30–60% menos ruido en interioresArea Light con Portal activado en las ventanas
Render RegionsRenderiza solo la zona de interésCtrl+B en el viewport → dibuja el region
Reducir Max BouncesLineal en velocidad4–6 rebotes es suficiente para la mayoría de escenas
Bake de lucesCero coste en tiempo realObject → Bake → Combined (para escenas estáticas)
Subdivisión controladaReduce millones de polígonos inútilesSubD Viewport ≤ 2, Render ≤ 3 como regla general
Tile size en Cycles: Con GPU, el tile size óptimo es el más grande posible (2048×2048 o incluso la imagen completa). Con CPU, usa tiles pequeños (32×32). Blender gestiona esto automáticamente con el Tile Size en "Auto" — no lo cambies sin medir.

Exportación

Exportar correctamente el modelo es crítico para que funcione en otros programas. Cada formato tiene sus particularidades respecto a escala, rotación, materiales y animación.

!
Antes de exportar: Aplica la escala (Ctrl+A → Scale). Si la escala no es 1.0, los modificadores y físicas se comportarán mal en Unity/Unreal. También aplica la rotación si el objeto no está a 0°.

FBX — Para Unity y Unreal

File → Export → FBX

Configuración recomendada para Unity
Scale1.00Unity espera escala 1.0. Si el modelo aparece 100× grande, cambia a 0.01.
Apply UnitONConvierte las unidades de Blender a metros correctamente.
Apply TransformONAplica la rotación de Blender (Blender usa Z-up, Unity usa Y-up). Fundamental.
Mesh → Triangulate FacesONConvierte n-gons a triángulos. Los motores de juego solo entienden triángulos.
Armatures → Add Leaf BonesOFFDesactívalo. Unity no los necesita y pueden causar problemas.
Bake AnimationONPara exportar animaciones. Activa si tienes keyframes.

GLB / GLTF — Para web y Three.js

File → Export → glTF 2.0

Configuración recomendada para web
FormatGLBGLB = archivo único (binario). GLTF = múltiples archivos con JSON + binarios. GLB para web.
Include → MaterialsExportExporta los materiales Principled BSDF directamente. Soporte completo en glTF 2.0.
Mesh → Apply ModifiersONAplica todos los modificadores antes de exportar.
CompressionOFFDraco compression. Reduce el tamaño pero requiere soporte en el viewer. Desactiva si no sabes si el destino lo soporta.
Animations → ExportONExporta todas las acciones del NLA Editor.

OBJ — Universal

File → Export → Wavefront OBJ — Formato más universal, funciona en casi todo programa 3D.

Configuración OBJ
Scale1.000Normalmente 1.0. Ajusta según el sistema de unidades del destino.
Forward Axis-Z Forward-Z Forward + Y Up es el estándar OBJ. La mayoría de programas lo espera así.
Write NormalsONExporta las normales suavizadas. Sin esto, la importación puede verse facetada.
Write UV CoordsONExporta las coordenadas UV. Fundamental si tienes texturas.
Export MTLONExporta el archivo .mtl con las referencias de materiales (básico, sin nodos).
OBJ no soporta: animación, rigging, ni nodos de material complejos. Solo geometría estática con UVs y referencia a texturas simples. Para animación usa FBX o GLB.

Blender + Unity

Workflow para llevar modelos, texturas y animaciones de Blender a Unity correctamente. Los problemas más comunes son de escala, rotación, materiales y normales.

Checklist antes de importar

VerificaciónCómo comprobar en BlenderSolución si falla
Escala aplicadaPanel N → Item → Scale debe ser 1.0, 1.0, 1.0Ctrl+A → All Transforms
Rotación aplicadaPanel N → Item → Rotation debe ser 0°, 0°, 0°Ctrl+A → Rotation
Normales correctasOverlays → Face Orientation (azul = correcto)Select All → Mesh → Normals → Recalculate Outside
Sin vértices duplicadosEdit Mode → Mesh → Merge by DistanceAjusta Merge Threshold si es necesario
UV mapeadoUV Editor → debe haber islands en el espacio 0-1Unwrap con U antes de exportar
Sin n-gonsOverlays → Statistics (Tris/Quads/NGons)Ctrl+F → Triangulate Faces en zonas con n-gons
Materiales nombradosMaterial Properties → comprobar nombreNombrar materiales claramente (sin caracteres especiales)

Importar en Unity

1
Copia el .fbx (o .blend) directo a la carpeta Assets. Unity detecta y procesa automáticamente los archivos .fbx. Los .blend también funcionan si Blender está instalado.
2
Selecciona el asset importado en Unity. En el Inspector verás las pestañas: Model, Rig, Animation, Materials.
3
Pestaña Model: Scale Factor = 1 (si lo exportaste con Apply Transform). Normals: Import (usa las normales de Blender). Tangents: Calculate Mikktspace.
4
Pestaña Materials: Selecciona Extract Materials para crear materiales editables en Unity. Remapea las texturas manualmente o usa el pipeline URP con las mismas texturas PBR.
5
Pestaña Rig (solo si tiene armature): Animation Type → Humanoid (para personajes estándar) o Generic (para rigs personalizados). Configura el Avatar si es humanoid.

Mapeo de materiales Blender → Unity URP

Parámetro Blender (Principled BSDF)Slot en Unity URP LitNotas
Base Color (textura)Base Map (Albedo)Color Space: sRGB
MetallicMetallic Map o slider MetallicSi es uniforme, usa el slider. Si es textura, canal R.
Roughness (textura)Smoothness Map (invertido)Unity usa Smoothness = 1 - Roughness. Invierte en Photoshop/Krita.
Normal MapNormal MapColor Space: Normal (Linear). Asegúrate de que esté marcado como Normal Map en Unity.
Ambient Occlusion (bake)Occlusion MapColor Space: Linear (sRGB desactivado)
Emission Color + StrengthEmission Color + IntensityActiva "Emission" en el material URP para ver el slot.
!
Normales: OpenGL vs DirectX — Blender exporta normales en formato OpenGL (canal G sin invertir). Unity URP espera DirectX (canal G invertido). Si las normales se ven raras, en Unity al importar la textura de normal activa "Flip Green Channel" o invierte el canal G en la textura.

Addons

Los addons extienden las capacidades de Blender. Algunos vienen incluidos pero desactivados — solo hay que activarlos en Preferences. Otros son de terceros (gratuitos o de pago).

Para activar addons: Edit → Preferences → Add-ons. Busca por nombre, marca la casilla. Para instalar addons externos: botón Install → selecciona el .zip descargado.

Incluidos en Blender (solo activar)

AddonFunciónCategoríaAtajo / Acceso
Node Wrangler Gestión avanzada de nodos: preview rápido (Ctrl+Shift+clic), añadir principled setup con texturas (Ctrl+Shift+T), lazy connect, swap links. Node Atajos en el Shader Editor
LoopTools Círculo, relajar, espacio, curva, flatten para bucles de vértices/aristas. Herramientas de retopología manual esenciales. Mesh Clic derecho en Edit Mode
Bool Tool Atajos para operaciones booleanas rápidas: Ctrl+Num- (Difference), Ctrl+Num+ (Union). También booleans en tiempo real (live). Object Ctrl+Shift+B o Panel N
Sapling Tree Gen Genera árboles paramétricos con ramas, hojas y variación. Altamente configurable. Útil para escenas de naturaleza. Add Mesh Shift+A → Curve → Sapling Tree Gen
Archimesh Crea habitaciones, puertas, ventanas, escaleras y muebles paramétricos. Excelente para arquitectura básica. Add Mesh Shift+A → Mesh → Archimesh
Auto Mirror Añade automáticamente el modificador Mirror centrado en el origen con Clipping activado. Un solo clic. Object Panel N → Edit → Auto Mirror
Rigify Sistema avanzado de rigging. Genera rigs completos para personajes humanos y animales con un solo clic desde un metarig base. FK/IK switch incluido. Rigging Shift+A → Armature → Human (Meta-Rig)
Extra Objects Añade primitivas adicionales: engranajes, superficies matemáticas, poliedros, tornillos, estrellas, etc. Add Mesh Shift+A → Mesh → Math Function…

Addons externos recomendados (gratuitos)

AddonFunciónDónde conseguirlo
QuadRemesher / Instant Meshes Retopología automática de alta calidad. Convierte esculpidos a low-poly con topología limpia automáticamente. QuadRemesher (pago) / Instant Meshes (gratuito, externo)
Speedflow Flujo de trabajo de hard surface acelerado. Bevel, Boolean y otros con atajos intuitivos y panel dedicado. Blender Market (pago)
Asset Library (Polyhaven) Integración directa con Polyhaven para descargar HDRIs, materiales PBR y modelos 3D gratuitos desde Blender. Polyhaven.com / extensión oficial
MB-Lab (Manuel Bastioni) Generador de personajes humanos con morfología configurable (altura, complexión, etnia, sexo). Genera con rigging completo. GitHub (open source)
Tissue Genera patrones geométricos sobre superficies. Para arquitectura, joyería, patterns, diseño generativo. GitHub (incluido en versiones recientes de Blender)

Solución de Problemas

Los problemas más comunes en Blender y cómo resolverlos. Haz clic en cada problema para ver la solución detallada.

N
Normales invertidas — caras negras o transparentesEl objeto parece negro desde algunos ángulos o las sombras son raras

Por qué ocurre: Las normales de algunas caras apuntan hacia adentro en lugar de afuera. Blender solo renderiza la cara que apunta hacia la cámara, así que las caras con normales invertidas parecen invisibles o negras.

Diagnóstico: Activa Overlays → Face Orientation. Las caras azules son correctas (normales hacia afuera). Las rojas tienen normales invertidas.

Solución 1 — Automática: Edit Mode → Seleccionar Todo (A) → Mesh → Normals → Recalculate Outside (Shift+N). Funciona para la mayoría de casos.

Solución 2 — Manual: Selecciona las caras problemáticas → Mesh → Normals → Flip Normals (Alt+N → Flip). Úsalo si Recalculate Outside invierte las normales incorrectas.

Prevención: Al extrudir y aplicar booleans, siempre verifica la orientación de normales antes de exportar.

M
Material rosa / Magenta — textura faltanteEl objeto aparece completamente rosa o magenta en el viewport

Por qué ocurre: Blender no encuentra el archivo de textura que referencia el material. Ocurre al mover/renombrar archivos o al abrir un .blend de otra persona.

Solución 1: File → External Data → Find Missing Files. Blender buscará en una carpeta que elijas los archivos de textura que faltan.

Solución 2: En el Shader Editor, selecciona el nodo Image Texture del material rosa y carga la textura correcta manualmente.

Solución 3 (prevención): File → External Data → Pack Resources. Esto incrusta todas las texturas dentro del archivo .blend. El archivo será más grande pero se moverá solo.

También puede ocurrir por: Motor de render incorrecto — algunos materiales de Cycles no se ven en Eevee y viceversa. Verifica que estás en el mismo motor.

E
Exportación rota a Unity / Unreal — escala o rotación incorrectaEl modelo aparece girado 90° o 100 veces más grande

Problema de rotación (girado -90° en X): Blender usa Z-up, Unity/Unreal usan Y-up. Al exportar FBX sin "Apply Transform", el modelo llega rotado.

Solución rotación: En el diálogo de exportación FBX, activa Apply Transform. Esto convierte el sistema de coordenadas automáticamente.

Problema de escala (100× más grande): Blender trabaja en metros, Unity importa en metros también, pero si la escala del objeto no es 1.0 en Blender, hay inconsistencias.

Solución escala: Antes de exportar, selecciona el objeto y pulsa Ctrl+A → All Transforms. Comprueba que Scale = 1.0, 1.0, 1.0 en el Panel N. Si en Unity Scale Factor está en 0.01, el modelo fue exportado en centímetros — cambia a 1.0 o ajusta la escala en Blender.

S
Sombras extrañas / Z-fighting / Acné de sombrasLas sombras muestran rayas, manchas o patrones de ruido

Z-fighting: Dos superficies en la misma posición peleando por cuál renderiza primero. Las caras parpadean o muestran rayas.

Solución Z-fighting: Mueve una de las superficies superpuestas aunque sea 0.001 m. Si son intencionalmente planas (calcomanías), usa el modificador Shrinkwrap con un pequeño Offset.

Acné de sombras (Shadow Acne): Puntos negros o rayas en las superficies iluminadas. Problema de resolución del shadow map.

Solución acné en Eevee: En las propiedades de la luz, aumenta Bias (valor pequeño, empieza en 0.001 y sube hasta que desaparezca). También aumenta la resolución del shadow map.

Solución acné en Cycles: Aumenta el Bias en Render Properties → Shadows → Bias. 0.001 m suele resolver el problema.

R
El objeto no aparece en el renderSe ve en el viewport pero el render F12 está vacío o falta ese objeto

Causa 1 — Visibility: En el Outliner, cada objeto tiene un icono de cámara (visibilidad en render). Si está desactivado, no renderiza.

Solución: En el Outliner, activa el icono de cámara junto al objeto. Si no ves el icono, actívalo en el menú de filtros del Outliner (embudo → Render).

Causa 2 — Colección desactivada: Si la colección (carpeta en el Outliner) tiene el render desactivado, todos los objetos dentro tampoco renderizan.

Causa 3 — Holdout o Indirect Only: En las propiedades de la colección o del objeto, está marcado como Holdout (invisible) o Indirect Only (solo afecta la iluminación indirecta).

Causa 4 — Cámara activa: El render usa la cámara activa (Ctrl+Num0 = establecer como activa). Si no hay cámara activa o no encuadra el objeto, el render estará vacío.

U
UVs incorrectas — textura estirada o torcidaLa textura aparece deformada, estirada o no sigue la geometría

Diagnóstico: En el UV Editor, activa la textura de cuadrícula (Checker Texture) en el material. Los cuadrados deformados indican distorsión UV.

Causa más común: Las costuras mal colocadas crean islands con mucha distorsión al aplanarse.

Solución: Añade más costuras (Ctrl+E → Mark Seam) en zonas complicadas y repite el Unwrap (U → Unwrap).

Solución alternativa: En el UV Editor, selecciona el island problemático y usa UV → Minimize Stretch para relajar iterativamente la distorsión.

Para texturas que no siguen la dirección del objeto: Selecciona vértices UV específicos, rota (R) para alinear con la dirección correcta.

G
GPU no disponible para CyclesCycles no usa la GPU o la opción aparece en gris

Paso 1: Edit → Preferences → System → Cycles Render Devices. Selecciona CUDA (NVIDIA), OptiX (NVIDIA RTX), HIP (AMD), o Metal (Apple). Asegúrate de marcar tu GPU específica en la lista.

Si no aparece ninguna GPU: Los drivers de la GPU no están instalados o son demasiado viejos. Actualiza los drivers desde la web de NVIDIA/AMD.

Para OptiX (máxima velocidad en NVIDIA RTX): Necesitas drivers NVIDIA 450.80+ y una GPU RTX (serie 20xx o superior). Las GPUs GTX solo soportan CUDA.

VRAM insuficiente: Si el render falla por VRAM, activa Preferences → System → Tiles in RAM. También reduce la resolución o el número de muestras para comprobar si es un problema de VRAM.

Después de configurar: En las propiedades de render, cambia Device de "CPU" a "GPU Compute".

A
Problemas con animación y rigLos huesos no mueven el mesh, pesos incorrectos o pose que no vuelve a la base

El mesh no se mueve con los huesos: Verifica que el mesh tiene el modificador Armature y que el Object del modificador apunta a la armature correcta. También asegúrate de que los vértices tienen pesos asignados (Weight Paint → todos deben tener algo de color).

Vértices que no se mueven (azules en Weight Paint): En Weight Paint, selecciona el hueso correcto en Pose Mode con la armature. Pinta manualmente con la brocha o usa Weights → Assign Automatic from Bones.

La pose de rest no coincide con el mesh: En Pose Mode → Pose → Apply → Apply Pose as Rest Pose. Esto resetea la pose actual como posición de reposo del rig.

IK se tuerce extraño: El Pole Target está mal colocado o apunta en la dirección incorrecta. El Pole Angle en la constraint IK ajusta cuántos grados gira la rodilla/codo hacia el pole target.

Trucos y Productividad

Funciones avanzadas, atajos poco conocidos y flujos de trabajo que marcan la diferencia entre trabajar despacio y trabajar de forma profesional.

12 trucos que cambian la forma de trabajar

TrucoCómoPor qué importa
Edición con valores numéricosAl transformar (G/R/S), escribe directamente el número. P.ej: GZ2Enter = mover 2 metros en ZPrecisión milimétrica sin usar el panel N
Proporcional Editing radialO activa, rueda durante transformación = cambia radioEditar terrenos, curvas de mallas orgánicas suavemente
Reconstrucción de shortcutsClic derecho sobre cualquier operación → Assign ShortcutAsigna atajos a operaciones que usas mucho sin tener que entrar en Preferences
Quick FavoritesClic derecho sobre cualquier opción de menú → Add to Quick Favorites. Accede con QTu menú personalizado de las funciones más usadas, siempre a un clic
F9 — Repetir último operadorF9 justo después de cualquier operaciónVuelve a abrir el panel de opciones del último comando ejecutado
Shrink/Flatten con Alt+SEn Edit Mode, selecciona vértices y pulsa Alt+SMueve vértices a lo largo de sus normales — para engrosar/adelgazar formas sin deformarlas
Snap durante transformaciónCtrl durante G/R/S activa snap al grid. Shift para incrementos finosMover objetos a posiciones exactas sin configurar snap primero
Linked duplication Alt+DAlt+D en lugar de Shift+DCrea una instancia del mismo mesh. Editar uno edita todos — perfecto para objetos repetidos
Congelar transformacionesPanel N → Item → hacer clic derecho en Location/Rotation/Scale → LockProtege accidentalmente mover objetos que deben quedarse quietos
Pie menus~ = vistas, Z = sombreado, Ctrl+Tab = modos. Mantén pulsado y mueve el ratónLos pie menus son más rápidos que los menús desplegables
Vertex SlideEn Edit Mode, GG (doble G)Desliza un vértice a lo largo de sus aristas sin salirse del mesh. Para retopología.
Bevel Weight para SubDEn Edit Mode selecciona aristas, Ctrl+Shift+B o edge panel → Bevel Weight. En SubD activa "Use Crease"Aristas duras dentro de subdivisión sin añadir loops extras. Hard surface sin sobrecarga de topología.

Configuración recomendada de Preferences

AjusteDóndeValor recomendadoPor qué
Auto SavePreferences → Save & LoadCada 2 minutosPreviene pérdida de trabajo
Undo StepsPreferences → System64–128Más historial de deshacer
Zoom to Mouse PositionPreferences → NavigationONEl zoom sigue al cursor, más intuitivo
Emulate NumpadPreferences → InputON (si no tienes numpad)Usa los números 1–0 del teclado principal como numpad
HDPI / HiDPI ScalePreferences → InterfaceSegún tu pantallaInterfaz nítida en pantallas 2K/4K
Memory Cache LimitPreferences → System4096–8192 MBMás RAM para preview de animaciones
Viewport Anti-AliasingPreferences → ViewportViewport sin aliasing. Impacto mínimo en rendimiento moderno

Flujos de trabajo profesionales

Tipo de proyectoFlujo recomendado
Personaje para juego High-poly Sculpt → Retopología (RetopoFlow o manual) → UV Unwrap → Bake Normal + AO + Cavity → Weight Paint + Rigging → Animación NLA → Exportar FBX
Asset de entorno (prop) Low-poly base → UV Unwrap → Texturizado en Substance/Krita → Material PBR con Image Textures → Bake si es necesario → Exportar GLB
Render de producto Modelado preciso → Subdivisión Surface → Materiales Principled PBR → HDRI + 3-Point Light → Cycles con Denoising → Compositing en el Compositor de Blender → PNG 16-bit
Motion Graphics Geometría simple → Animación por keyframes + Drivers → Materiales Eevee → Render Eevee (rápido) → Secuencia de imágenes → Compositing → Video final
Usa siempre colecciones: Organiza todos los objetos en colecciones con nombres claros (Personajes, Props, Luces, Cámara). Puedes aislar una colección con clic en el Outliner o con Numpad / (Local View) para trabajar sin distracciones. Las colecciones también sirven para enlazar escenas entre archivos .blend.

Asistente Blender

Cargando…
Hola, soy tu asistente de Blender. Pregúntame lo que quieras sobre Blender 5.x — materiales, modelado, atajos, exportación, etc.
